实验目的和仪器

0.4分

实验目的
(1)研究PN结正向压降随温度变化的基本规律。
(2)学习用PN结测温的方法.
(3)学习一种测量玻耳兹曼常数的方法。
实验仪器
DH-PN-2型PN结正向特性综合实验仪,DH-SJ湿度传感实验装置.

得分：0.4 分

实验原理

1.5分

理想的PN结正向电流I和压降U，之间满足关系式IF=IS(exp(qUF/kT)-1)
考虑到常温（300K）下，kT/q=0.026V，实际应用中正向压降为十分之几伏，则exp(qUF/kT)故理想的PN结正向电流I和压降Ur之间存在如下近似关系
IF=ISexp(qUF/kT)
(5.3-1)
式中，q为电子电荷；k为玻耳兹曼常数；T为热力学温度；I，为反向饱和电流，它是一个和PN结材料的禁带宽度以及温度等有关的系数，可以证明
Is=CTrexp(-qUF(0)/kT)(5.3-2)式中，C是与结面积、掺杂浓度等有关的常数；是常数，其数值取决于少数载流子迁移
率对温度的关系（通常取，=3.4)；Ua（0）为0K时 PN结材料的导带底和价带顶的电势差。
将式（5.3-2）代入式（5.3-1），两边取对数,UF=U1+Unl,式中。这就是PN结正向压降作为电流和温度函数的表达式，是PN结温度传感器的基本方程。令l=常数，则正向压降只随温度变化，但是在方程（5.3-3）中，除线性项U外还包含非线性项Umlo游女联对于杂质全部电离、本征激发可忽略的温度区间（对于通常的硅二极管来说，温度范围为-50~150℃），根据对Um项所引起的线性误差的分析（见本实验【误差分析】）可知，在恒流供电条件下，PN结的U对T的依赖关系主要取决于线性项U，即正向压降几乎随温度升高而线性下降，这就是PN结测温的依据。Ur-T特性还因PN结的材料而异，对于宽带材料（如GaAs）的PN结，其高温端的线性区宽；而材料杂质电离能小（如InSb）的PN结，则低温端的线性区宽。对于给定的PN结，即使在杂质导电和非本征激发温度范围内，其线性度亦随温度的高低而有所不同，这是非线性项Umi引起的，由Dm对T的二阶导数=一可知a一的变化与T成反比，所以Up-T的线性度在高温端优于低温端，这是PN结温度传感器的普遍规律。此外减小4，也可以改善线性度，但并不能从根本上解决问题。
将PN结测温电路与恒流、放大等电路集成一体，便构成集成电路温度传感器。

得分：1.5 分

实验步骤

1分

1.实验系统检查与连接
实验前，请参照仪器使用说明，将DH-SJ型温度传感器实验装置上的“加热电流”开关置“关”位置，将“风扇电流”开关置“关”位置，接上加热电源线。插好Pt100温度传感器和PN结温度传感器，两者连接均为直插式。PN结引出线分别插入PN结正向特性综合试验仪上的+V、-V和+I、-I。注意插头的颜色和插孔的位置。打开电源开关，温度传感器实验装置上将显示出室温 TR，记录下起始温度Tg。
2.玻耳兹曼常数k的测定
（1）PN结I-U关系的测量。式（5.3-1）表明，PN结正向电流随正向电压按指数规律变化。若能测得PN结1-U关系，则可求出玻耳兹曼常数k。请根据所需数据的测量要求，自己设计实验过程、确定实验条件，将PN结正向特性综合试验仪上的电流量程置于适当档位，调整电流调节旋钮以改变正向电流I输出示值，观察记录相应的正向电压U值读数，将记录数据填入表5.3-1。
升温过程也可以通过PID控温仪控制。
（2）玻耳兹曼常数h的确定根据表5.3-1的数据选择合适的数据处理方法，确定玻耳兹曼常数k，将所得结果与标准值k=1.3807×10-23J/K相比。
3.至少完成对一种PN结材料的U-T曲线的测量及数据处理
（1）测定U-T关系曲线
选择合适的正向电流I（如Ip=50μA，一般选小于100μA的值，以减小自身热效应），并保持不变。实验的起始温度T可直接取为室温TR，记录相应的U（TR）。将DH-SJ型温度传感器实验装置上的“加热电流”开关置“开”位置，根据目标温度，选择合适的加热电流（在实验时间允许的情况下，加热电流可以
取得小一点，如0.3~0.6A之间）。这时加热炉内温度开始升高，记录对应的U和T填9入表5.3-2。可按Ur每改变10mV或5mV读取一组T值，这样可以减小测量误差。


得分：1 分

数据处理

1.通过Ge管的I-U特性测量玻尔兹曼常数

Ge管的I～U曲线测量数据记录表

实验温度{T}_{s}=(1)℃

  • 填空(1)： 你的答案　24.2。
datafill 24.2 HWD8xD9C4TVFm2MyMiKMYw== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ==
N 电流（μA） 电压（V）
1
2
3
4
5
6
N电流（μA）电压（V）
10.05550
20.05960
30.06370
40.06680
50.06990
60.071100
N 电流（μA） 电压（V）
1 62.9 0.07
2 94.6 0.08
3 142 0.09
4 209 0.10
5 306 0.11
6 448 0.12
table 0.055 50 0.059 60 0.063 70 0.066 80 0.069 90 0.071 100 HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ==
0.2分

采用最小二乘法拟合得到玻尔兹曼常数：k=(1)\times {10}^{-23}{J/K}

  • 填空(1)： 你的答案　1.2650。
得分：0 分
datafill 1.2650 1q5Dq7MgQP+XXbuhL8gp/OeLFG2JQRkVAiWEuKtfuywT9UGaS/BTdb5jFCfxTEo7uDmJRBj0ccdA8vscV9ZnAvNCrq3RNMpKYoC1z9HWTfHUKYQ5Sldn0tGMgLBL89IKOotoxIO9iZD63S+cqfKKhvCUDeOG8nc5X0X7J69QrSGQvLcabGw+PMifBrH0wl9A3w34Bw57GyvWUNtjDuJd0YOMz3o07okUdohEXXFhdkf+WdOZ96BFYTGPp1fR8UMIRkn/2UqrEP++Gfclfoxui4UjSoEfEwWyhzs9723GmnAYCBEL+Esi/rbvDCWfoYdnaaqUKdUxAfmFQRNPiOHHJLVTv37mDAtEZOwgkM45NUNw6VQ+O1OQCPFCKRICTvUXawX11IvpF3Eu9a824RhlTt1+UYETEhk1fkNc8E0IGcp97LI8iMFG3Pio5MdSc9ntCfF3o7DKdI9MZFJvq8IQOxv6UEJ+5ZUS7WiCK8QECKXzVGTHHZcSrsCZXYlZ91y4u0hfHxmNnIT0Yv4iYA5c8Y44nz+/10aIlM7bAykxX9dRH+s3pNBgTCejw5nSeRGAzMsKhJKz6SxppZmHQjFUvtQLfv/UkTPM3Ap5AfXUs1XPSiu7nVHXJQz3WP7m3WSy6XTmH9Z7ouMRbHXx1tHSlMSIr0yEBVCdFGCWtL+USPnH8Pz5aadSulha+7iPJSO6JB/i6LDoK2Ti23kYyhjm1rHgG7wvRwDCjey7UlXKDVM= nSvZoqxgHipT88kt4fm8aXHaAY3XBjwA/8z6UE4NG4iManPiGBjJr2kJZMDLCGsCXZM7Y1GqcXx4jJVW+Sxmw2bVjo5oBglysLVzNNXWy8LbGdi3O7PCJHauTlAKzLLQnkEJN6FOUOp4PN67+EvDvHXy1TR9odkH/btMEbUmDN1faO9bZ7shBkQ39W8R/WhEs/f2gEYW0+5s5YGuccC7Qb2w7AVO5j3iSnNumvYaJ9m7RJuvK8xt1J+I8wGjk+QuJOmx6ztWubIT591QQUjje8zsmFVgsHNAuA4001r5//iIL9ogN6UcI8fvsF5oHn3BuyIS5S72lxnsJcKsFrGJgX/bgTamBG4xwdNPw3cFsof6vNA9E184E62oEoPcUcKWChGHzbEI3n75gbLF3IaONgzSxBOPHR4ldE+s9wdVoxkYqXfYAYmxfSNZofyecjrvkNcHmZHCYqheG4KApei80YjFBoiP/vcdPbsz027vt6JyWbSojrxERtjmmah5H4kkWadioo6aiP0bTo8gi00u/1Hhf1KDiqRpqiVk2ojHVuYtjCQDI0PhXZjDvcHham0ntIlZUSifRoiZLdWV1M//KLO55RZ6vNDH3W/qV6iv/mCNhfLHlGAJqIgqq31eo2nsV//8VcUG+0QRO67guUsEqYrTlcgxNNSNEwoeAxPw550YsgemKuIqwAbrGnNCfczvV0XBbpgx+cZv3PTqel1u1rJPjyyyRJzokbffhd6XY1Prf6cbsgwzdfT4WfaQjZpQ63+MdnWdKBXxOUXMv+NTZX8q8dsY2q3GHgwoAMxYhtM= kbs8cUEArIzl90tKMNafbYHxVlWcZSPCSNHpyr79Ghet8cA3zN2g8pM9FKB7U4TQaxwCptcELlCLEqij9G39SnL+KuKO9adY8zD9IqZic8HGZd0xaAtW6TswGU5lqPr7QwLI7k6bdO4eE13xWhxhk3G6B50H48YzYcFoQNYnAUrpowUGmkKX6ZxMZI++JeEaiTR7nlORNZYeBVeNjQSJlIET8dj7y5oh+O4tVom5SDK3lxaPUH5X1FqGSxIc21F7JrF966TXzRpbi92CfOhIDXIUBWnxcsHm2kQV2awulNr3VO2WztbB/Nhogm6E8raN4JhorXIflnjnCXbxuXE9S252MbTz6U2CdVhqWn5wtjQLXD83+Lv6/E/ujpKaaVw74j36yBqFpp1GRfYMmNMo+HSccFqua4Zz9F1DNlA3/HPuU+GWCJLqeW8/nylerVkwElIM/VvOXoyS3xP5xipPwu9+PI6Vz56M72YuyPbQNzgAlcnetMn3xJSfIMra7cjCQVo+TcChi4aq/D3Y7GKMEZ4++0wAR1wxtIfa3dNO43J9IwWT2XMm8A8tIVX1y6LSZaHqxeQKO5XgZlICxvBWpw== Ug6i3lldBqk495UIG3GZJciiHhucHPpIqSficrYaV6wN7wS/cKWZrZFo1EPFnga9Ksa2+scrqQfki1bj/MFCcPOUXp68WrSBfjIznsmsn8ZUXf8EM2gh3DICZVH+Pe0nR4dC5loIH9zw3nG7RHNoBf6dK29KrwsHf8MHJ/rf1wLsTuM2QPGOxEUQ48Jx3Cd+nbnaq5A2Jo3p3AqYKBZVohKe67gtErX3XhZRVv/Qru0LxQ7aAJrdYFGNIelz1nBK
0.1分

玻尔兹曼常数的相对误差：E=\left | {\frac {k-{k}_{0}} {{k}_{0}}} \right |=(1)%

  • 填空(1)： 你的答案　8.38。
得分：0 分
datafill 8.38 2BYRnFD9xOiSssQvpFYMefNnJH7wSUUt/cWKZgVEd/h82yFHtnXwyO2ZVBMwB3ntk3kuYZtXV35wb3c7Yk2isO+OHLemeoHInjcHASz/XnNMktMSKb6RQRnjTRAsENgCcvv7NSvo1nWUbpyyO0alrScCF5HiQneJ1Nc+SdIsefEyqt+Yf0rK26n6wTexvA2mlakhJvEsOBOAMamEAicm9ded8U7cFd6i0OkYvjK3beQLIh7mhlAhQ7p5EhsPxyY7J4KR6/sdJgEFGzT64k6sY/hsRunumZtg19QkmVNLRedm9jRemA+6nj92BRU8gCegcGTmvLVHRCO+dOUhtklZbw== nSvZoqxgHipT88kt4fm8aXHaAY3XBjwA/8z6UE4NG4iManPiGBjJr2kJZMDLCGsCXZM7Y1GqcXx4jJVW+Sxmw2bVjo5oBglysLVzNNXWy8LbGdi3O7PCJHauTlAKzLLQnkEJN6FOUOp4PN67+EvDvGTlNSxit+rVc39rEQgpCYOvvfX+uZBQSmC4Sm5lpbhN0qG7HUd155Lfjh4WTgPzgU4VZQslBMJQlC/tcNSvpVVyV3y6nP1lCj8+Hkuavi4wWN9NVG8pj1HvX6fQsISB5UYSwEkWgv80qNqvXi55t+iXDW8bNZwpKDHV0DFqEXM+4HfxK/aHkFqwe0sPX6oMLibkkaI5pNNH+w8uKY1ThRyUgIcILxE6VLKNcKsikonVpIfrV8p57SXQC0LIqfVtL/+nAgLYNdFfD5iYh1mgsN8hTNuTs6ySb2P1RioPviG2zUIbqe/1EbzCFrMWyMSL4hF0rZuZmnCZhgaOdWq3DULENXpGcQEjsFnGDxAKVeeunfJiBQKIXjH8LmgZpjPUURpwdNizTahx4voCwp70u7/Y8IvOhVkuTQQS/aCh8PkU3UEOhVJuSFGp+aLGa3k3m5rn/WORlPFTPIDpk+BfBRUwFRjyZzSH/0l7kGxPyfEp3ZtMUUMT3+gLP5VcSMUAjYHJ6ivzcSPDGjkjLvjvARKzF1Eoojuf6pnrNThbw+Xao+6fLiKG+LwFZNuYVZ9ZNxZw7mzgIsenHUzA2Xzp6ImQi88McHNzVZce/L2sMAcQvZqFPAvwi4mrAkuEU3ZxJ0Qv8D0rv7CA0fwdSXfU70o= kbs8cUEArIzl90tKMNafbYHxVlWcZSPCSNHpyr79Ghet8cA3zN2g8pM9FKB7U4TQaxwCptcELlCLEqij9G39SnL+KuKO9adY8zD9IqZic8HGZd0xaAtW6TswGU5lqPr7QwLI7k6bdO4eE13xWhxhk3G6B50H48YzYcFoQNYnAUrpowUGmkKX6ZxMZI++JeEar5kZEEb0SZnWBnLlonWEtGUWMBgARIbD25dx858J4xOse0HWzPdCJXrROsgOcqeFsNsJ87xUaf+7FtMhm5zp172RRmLRzFDQLtqllSLA6Hd4Ee/0tl36IkWTE01lj+y6wwbzICZBXGEMJbA1HtJIr0v18xRlCjL9oyOMn41XzGfZDBU6AyMSizrsiOZP9v/oGyszkzBdQh1E6kO+r4oazjx67f4TcU7ZWQoGd+P6CHWDZ7K8XjAyhj4p1xXxm63rMTrt8ukcDPh4J0kQLyUswTHNKzgBoKqEwK8p/8WklLmqFZE4O0/ysCepJMQn9nZA5Xm75L3fDZY5cNFEEs/Ekg== Ug6i3lldBqk495UIG3GZJciiHhucHPpIqSficrYaV6wN7wS/cKWZrZFo1EPFnga9Ksa2+scrqQfki1bj/MFCcPOUXp68WrSBfjIznsmsn8ZUXf8EM2gh3DICZVH+Pe0nR4dC5loIH9zw3nG7RHNoBf6dK29KrwsHf8MHJ/rf1wLsTuM2QPGOxEUQ48Jx3Cd+nbnaq5A2Jo3p3AqYKBZVohKe67gtErX3XhZRVv/Qru2LHoc3gOjzA/qY5LBmVc1C
0.1分

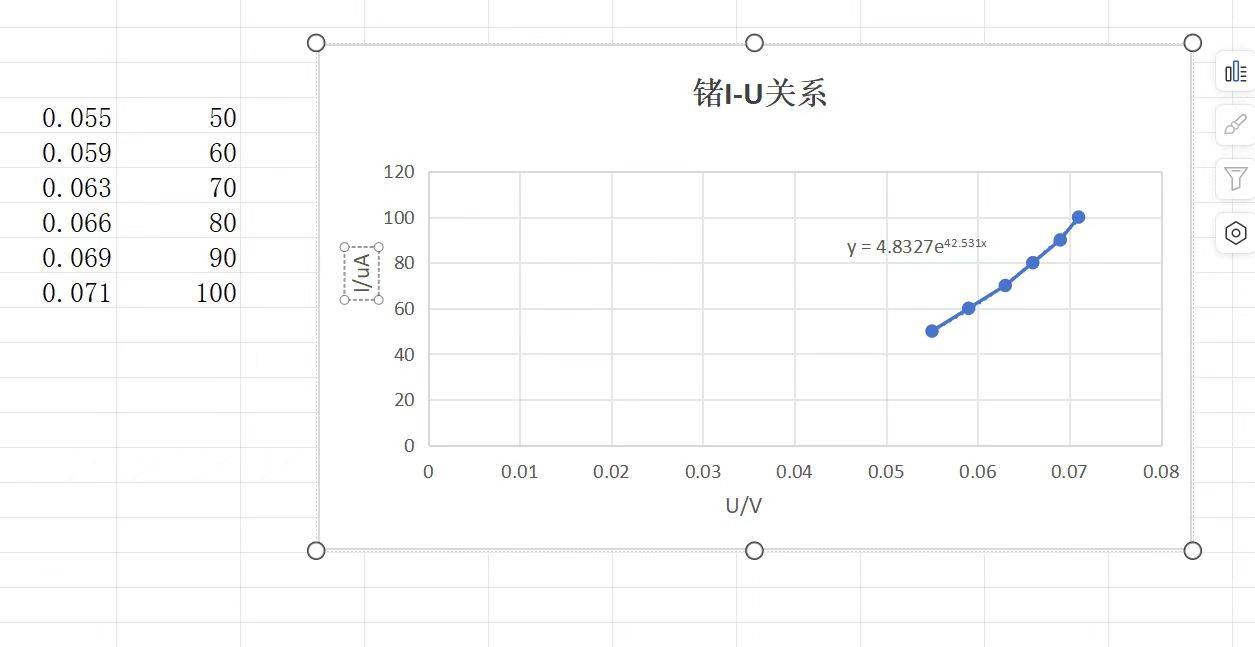

绘制Ge管的I-U特性曲线图

得分：0.075 分

实验曲线分度值不合适

2.通过Si管的I-U特性测量玻尔兹曼常数

Si管的I～U曲线测量数据记录表

实验温度{T}_{s}=(1)℃

  • 填空(1)： 你的答案　24.2。
datafill 24.2 HWD8xD9C4TVFm2MyMiKMYw== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ==
N 电流（μA） 电压（V）
1
2
3
4
5
6
N电流（μA）电压（V）
10.55250
20.55760
30.56170
40.56580
50.56890
60.571100
N 电流（μA） 电压（V）
1 0.115 0.4
2 0.775 0.45
3 5.46 0.5
4 38.3 0.55
5 267 0.6
6 1066 0.65
table 0.552 50 0.557 60 0.561 70 0.565 80 0.568 90 0.571 100 HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ==
0.2分

采用最小二乘法拟合得到玻尔兹曼常数：k=(1)\times {10}^{-23}{J/K}

  • 填空(1)： 你的答案　1.4745。
得分：0 分
datafill 1.4745 1q5Dq7MgQP+XXbuhL8gp/Le3L7FHeT68unkryb/m9KdGE02BF0aoBgMCkvJL19QWqyzOBL3Z+lcgKAALoQaqV2Xmfy4RL9PpJLG/fqRJJ7L3rgbqxuKNhyWKViKmJ9CKG4ljDjzkXmXoVPi2UAVxvmeSiisaGMGy+HcHfJDDwFJPXK7th8XrCssBO+TqF2Sj5v9L15uXjokcHAH34BUm9j+JK+NPRuIWxkjCs7NP0VOMPjgDR5j09/L/r0MiNkKtsXioVNK3bmtoTlMfmjrutQ2xWtgJ3nJBEZBoUXPtygWDvWpYhSucfewHEQ1C/AthBqBQ3U+7qpyDR1M+Q+P2DG5KC4iM5FfRPr67O9n77J8SqG6bTwpYes4bs/9HwBY0j7IJvQhiD3hH+xkgJgEGIu3RXuKcCCpeiNtiOHKvpfaFqTWJyOGodtSyI5Pn8alYZKVtqUnE9lqAhVPB7uf7OeRmlV+T5BsX7OeMulJwIIKVVeczCvz5d8e+9gnfflpFc6XnsEOeKTq0NGu8feaaX0EKedDbohgdJUjxqxn2r4mB/CSi8M4KeOKRcMBxtqh/5MLtn+Qu5ln98LJgSMZ6cHezTVBdlMcoJ0QuKM49DXYRFJSp9srokJriI/AuhXzhVQjvFI9b+MedidXpi03wLr1wqrIlMZ66TU362LFVDGUU5EGPakRzD9a1GKT6MPDEGEs0kH9idZPGHLRMRue+bfd7SVJdekrG4pcCrDIvKRM= nSvZoqxgHipT88kt4fm8aXHaAY3XBjwA/8z6UE4NG4iManPiGBjJr2kJZMDLCGsCXZM7Y1GqcXx4jJVW+Sxmw2bVjo5oBglysLVzNNXWy8LbGdi3O7PCJHauTlAKzLLQnkEJN6FOUOp4PN67+EvDvHXy1TR9odkH/btMEbUmDN1faO9bZ7shBkQ39W8R/WhEs/f2gEYW0+5s5YGuccC7Qb2w7AVO5j3iSnNumvYaJ9m7RJuvK8xt1J+I8wGjk+QuJOmx6ztWubIT591QQUjje8zsmFVgsHNAuA4001r5//iIL9ogN6UcI8fvsF5oHn3BuyIS5S72lxnsJcKsFrGJgX/bgTamBG4xwdNPw3cFsof6vNA9E184E62oEoPcUcKWChGHzbEI3n75gbLF3IaONgzSxBOPHR4ldE+s9wdVoxkYqXfYAYmxfSNZofyecjrvkNcHmZHCYqheG4KApei80YjFBoiP/vcdPbsz027vt6JyWbSojrxERtjmmah5H4kkWadioo6aiP0bTo8gi00u/1Hhf1KDiqRpqiVk2ojHVuYtjCQDI0PhXZjDvcHham0ntIlZUSifRoiZLdWV1M//KLO55RZ6vNDH3W/qV6iv/mCNhfLHlGAJqIgqq31eo2nsV//8VcUG+0QRO67guUsEqYrTlcgxNNSNEwoeAxPw550YsgemKuIqwAbrGnNCfczvV0XBbpgx+cZv3PTqel1u1rJPjyyyRJzokbffhd6XY1Prf6cbsgwzdfT4WfaQjZpQ63+MdnWdKBXxOUXMv+NTZTJ3qij7I4PleYgbN+Gi5Zs= kbs8cUEArIzl90tKMNafbYHxVlWcZSPCSNHpyr79Ghet8cA3zN2g8pM9FKB7U4TQaxwCptcELlCLEqij9G39SnL+KuKO9adY8zD9IqZic8HGZd0xaAtW6TswGU5lqPr7QwLI7k6bdO4eE13xWhxhk3G6B50H48YzYcFoQNYnAUrpowUGmkKX6ZxMZI++JeEaiTR7nlORNZYeBVeNjQSJlIET8dj7y5oh+O4tVom5SDK3lxaPUH5X1FqGSxIc21F7JrF966TXzRpbi92CfOhIDXIUBWnxcsHm2kQV2awulNr3VO2WztbB/Nhogm6E8raN4JhorXIflnjnCXbxuXE9S252MbTz6U2CdVhqWn5wtjQLXD83+Lv6/E/ujpKaaVw74j36yBqFpp1GRfYMmNMo+HSccFqua4Zz9F1DNlA3/HPuU+GWCJLqeW8/nylerVkwElIM/VvOXoyS3xP5xipPwu9+PI6Vz56M72YuyPbQNzgAlcnetMn3xJSfIMra7cjCQVo+TcChi4aq/D3Y7GKMEZ4++0wAR1wxtIfa3dNO43J9IwWT2XMm8A8tIVX1y6LSZaHqxeQKO5XgZlICxvBWpw== Ug6i3lldBqk495UIG3GZJciiHhucHPpIqSficrYaV6wN7wS/cKWZrZFo1EPFnga9Ksa2+scrqQfki1bj/MFCcPOUXp68WrSBfjIznsmsn8ZUXf8EM2gh3DICZVH+Pe0nR4dC5loIH9zw3nG7RHNoBf6dK29KrwsHf8MHJ/rf1wLsTuM2QPGOxEUQ48Jx3Cd+nbnaq5A2Jo3p3AqYKBZVohKe67gtErX3XhZRVv/Qru0LxQ7aAJrdYFGNIelz1nBK
0.1分

玻尔兹曼常数的相对误差：E=\left | {\frac {k-{k}_{0}} {{k}_{0}}} \right |=(1)%

  • 填空(1)： 你的答案　6.79。
得分：0 分
datafill 6.79 0VSxu/x0j9Yu+uXuJcLRps+I5VOkqgftHPDxm0zW0h9bX6CdsSU3Jp2tQP6zXXgOxqNYMbkyNoZfdF9A0kmoQMZCmhronbLNzXpfv/mBDbp4WlVSLuCCsv7exetohm1M//RjiPB5ut7nw1kZozWbeHMSBLs+UDx4hMA7maPjamT7rKpMWxv6YVBb9Fb0tVoCelO18vWW6IG7wbGyJXkHWPvv16AgzWq6UrmjrKekOZ5nIzgu+DS2g11gZWVq1IEc4TrPuhA1fHyKTlqQ61ivCw== nSvZoqxgHipT88kt4fm8aXHaAY3XBjwA/8z6UE4NG4iManPiGBjJr2kJZMDLCGsCXZM7Y1GqcXx4jJVW+Sxmw2bVjo5oBglysLVzNNXWy8LbGdi3O7PCJHauTlAKzLLQnkEJN6FOUOp4PN67+EvDvHXy1TR9odkH/btMEbUmDN1hpjdGrbgkjMH2ULbRbrfGwv62v1PKJSm+P69iZJAEOfQ850grxYB+yfP4PjSbietst9ucuGZCUnDwnR7875QhHWzVEM9TaFZz8SFlLD5+6eX7PZh2ABVM64bd3Thyju3gzVKsWSt5m1eiborluMAcqNvbDZzB4ugUAMGfRhahMMkrw5DspiSjIrF3mHAH7PPwF29SAZa61iijT3XwDFxtK2FMkx5me0wBX09kQK7rDng/cUiz9CIsjMoHLxjoRO85FFmQd/eGK5G7e4JeiyH6oMcTLsg3rcaKSSk/5m/kap1fzx8X5rmjNCrgN0EWwjx23R7NEvmS62+B/XYRUIGA6zqVcRd0Ro73XVmNn2Fhujtagw480koLRdbcSNYOYwlHVblbgeidlo63N7t0d7ntM+qzHwzWA9fLoOuZ8FqrgwCEk+/VCclL1IKsZ4DTGcbeJLylvIiNrr+Ug5qPtu+AIgdnqykgdHzaOh6iBie9l8CePvuGmBuGHB+2yFSvrEXzKrb9lZy9qpId51u4b3S7BMrzoL9kRzFdguQoIh49/7p3qZTqf1sJNeB2uQ6Mzg4F6bveas1aOMR4LtkHVjl8QG5bkVNAAwjkPemvcvTa3N5hBAWxfhUyX+jvWz3ejfY= kbs8cUEArIzl90tKMNafbYHxVlWcZSPCSNHpyr79Ghet8cA3zN2g8pM9FKB7U4TQaxwCptcELlCLEqij9G39SnL+KuKO9adY8zD9IqZic8HGZd0xaAtW6TswGU5lqPr7QwLI7k6bdO4eE13xWhxhk3G6B50H48YzYcFoQNYnAUrpowUGmkKX6ZxMZI++JeEar5kZEEb0SZnWBnLlonWEtGUWMBgARIbD25dx858J4xOse0HWzPdCJXrROsgOcqeFsNsJ87xUaf+7FtMhm5zp172RRmLRzFDQLtqllSLA6Hd4Ee/0tl36IkWTE01lj+y6wwbzICZBXGEMJbA1HtJIr0v18xRlCjL9oyOMn41XzGfZDBU6AyMSizrsiOZP9v/oGyszkzBdQh1E6kO+r4oazjx67f4TcU7ZWQoGd+P6CHWDZ7K8XjAyhj4p1xXxm63rMTrt8ukcDPh4J0kQLyUswTHNKzgBoKqEwK8p/8WklLmqFZE4O0/ysCepJMQn9nZA5Xm75L3fDZY5cNFEEs/Ekg== Ug6i3lldBqk495UIG3GZJciiHhucHPpIqSficrYaV6wN7wS/cKWZrZFo1EPFnga9Ksa2+scrqQfki1bj/MFCcPOUXp68WrSBfjIznsmsn8ZUXf8EM2gh3DICZVH+Pe0nR4dC5loIH9zw3nG7RHNoBf6dK29KrwsHf8MHJ/rf1wLsTuM2QPGOxEUQ48Jx3Cd+nbnaq5A2Jo3p3AqYKBZVohKe67gtErX3XhZRVv/Qru0LxQ7aAJrdYFGNIelz1nBK
0.1分

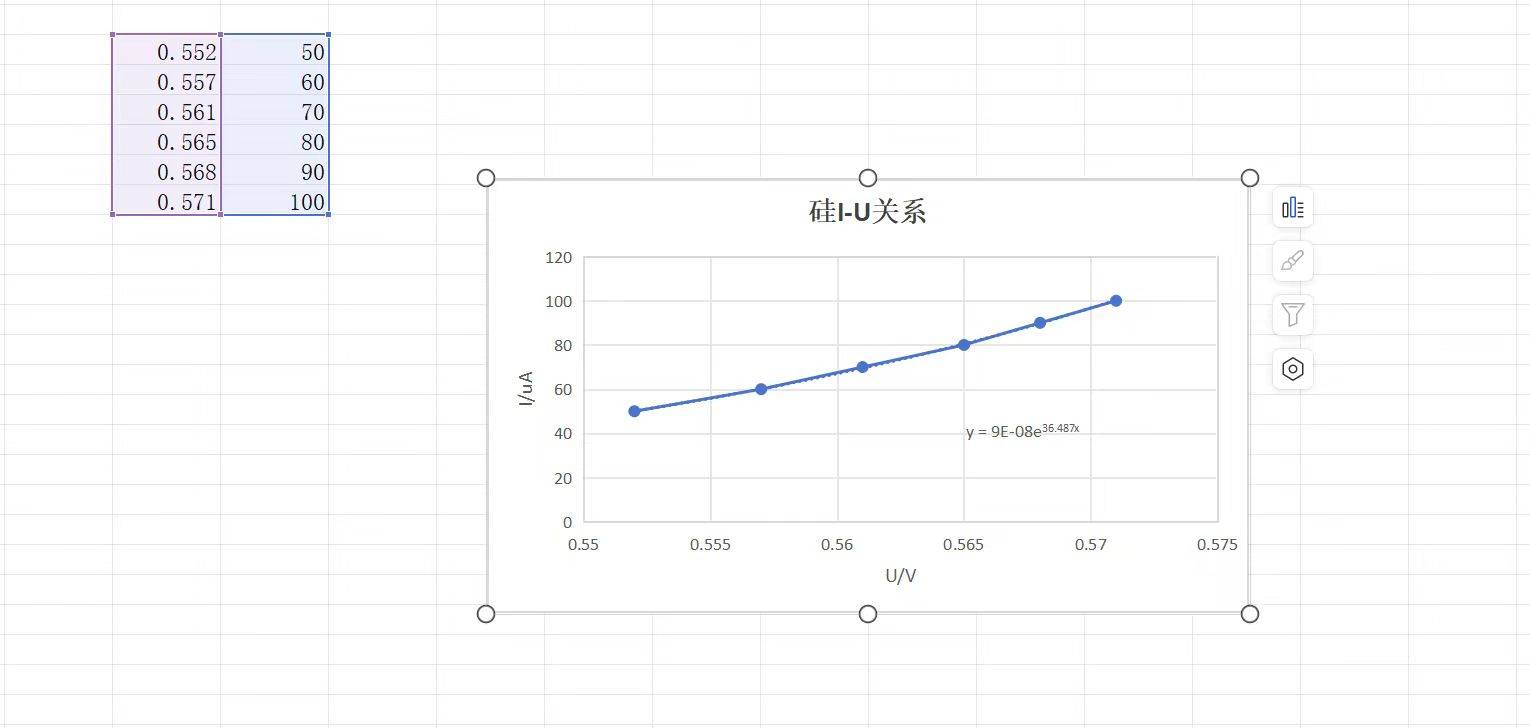

绘制Si管的I-U特性曲线图

得分：0.1 分

3.PN结正向电压与温度之间的关系（Si管）

实验起始温度{T}_{S}=(1)℃

工作电流{I}_{F}=(2)μA

  • 填空(1)： 你的答案　47.5。
  • 填空(2)： 你的答案　50。
datafill 47.5 50 HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ==

Si管U～T曲线测量数据表

N VF/V T/℃ T=（273.2+T）/K
1
2
3
4
5
6
7
8
9
10
NVF/VT/℃T=（273.2+T）/K
10.49047.5320.7
20.48549.9323.1
30.48051.3324.5
40.47552.8326.0
50.47054.5327.7
60.46556.3329.5
70.46058.1331.3
80.45560.2333.4
90.45061.8335.0
100.44563.7336.9

Si管U～T曲线测量数据表

N VF/V T/℃ T=（273.2+T）/K
1 0.500 45.9 319.1
2 0.480 54.1 327.2
3 0.460 62.4 335.6
4 0.440 70.9 344.1
5 0.420 79.3 352.5
6 0.400 87.7 360.9
7 0.380 95.6 368.8
8 0.360 103.9 377.1
9 0.340 112.3 385.5
10 0.330 116.5 389.7
table 0.490 47.5 320.7 0.485 49.9 323.1 0.480 51.3 324.5 0.475 52.8 326.0 0.470 54.5 327.7 0.465 56.3 329.5 0.460 58.1 331.3 0.455 60.2 333.4 0.450 61.8 335.0 0.445 63.7 336.9 HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ==
0.15分

采用最小二乘法拟合得到Si的禁带宽度：{E}_{g}\left ( {0} \right )=(1)eV

  • 填空(1)： 你的答案　1.23。
得分：0 分
datafill 1.23 1q5Dq7MgQP+XXbuhL8gp/Ct/klVPxWj6OWXi++uGhaNqFC+ZQYgGdOY8o5MtvyAI+PxtSFGGjT/Qdi3NwcZRy0xAF7XaDXdjr2I4QHd16g8mkzHSHA/IE41S9mb0QIYrK5ggNiRxueDRu8edkmksoV88KuS4sxS+ejZ4vgOer302UZskw6NazK9fTPku9/j52qMY1vESq5EuC7v16WDpIdbqFdHB5IJA/AuTlUGKMetN84bVWhHLQawlOjUMJR1nKSMPKZb40lKfuRHemr7ecCyeugdIhm4DUYT9QJIMzRqMqSi2pl8iwYH10N5XkadsVSMf/a4DGrWaNTqWvQDX75iS/UcUne8YdHgeY0AOxFLCDzE1/0UPg0fX6d7ed3d9en+ENE5CGyGEX4NhTm8Mz7UZuf+gFJLUYiEuHmL0UpxkvoJpMRq0TbcqWLXsd+W2tAV3kKaWt6aKDLcpFInwyohASsljflMW1FIk1RjnYYWbh0VvhSJ/4d2wFaFcPMccHyNIEVUPxeC0uaOhOankqw== nSvZoqxgHipT88kt4fm8aXHaAY3XBjwA/8z6UE4NG4iManPiGBjJr2kJZMDLCGsCXZM7Y1GqcXx4jJVW+Sxmw2bVjo5oBglysLVzNNXWy8LbGdi3O7PCJHauTlAKzLLQnkEJN6FOUOp4PN67+EvDvNSpuuw76aG712DPBk8PS1/OIVHMWTysm5aA4TdJB/eQ3CHfXu6+xQ60sU4JmLKZqaiGa2JpIIjBt1aTMvBpJ8igzhA181bxw/uVQOBg1rGCRn/XhNkyn0zHl2XcKcY2zr1HjIkY/LOUsvgNeyuS8H+Ig/CSfyYpmP7dRdfbg2OWsy3iDhPpjCroEvTpTEdG6lIevRuLR7iCbtux4KPT/cVfJQDg14xhZIdfjXVdW44cT+6ad2ehXRQrUIWkEiPaWtLSgi1tf6+AexIlX2Arx7lXAFUtDsX26hnEl0Kp3wgCC5Z62wJDKY11d9NIb35p/w2yXFOGD+OiUI/yqqm8GNbwHY7kknOVVAjCpzBX5tVxOYgyL3i26/bDn5r3av8MZ8wBfIw/Ll/EeQt0853qHLxUAUQYYL2Q7GyIS1fckDzfaBrUZ4ozmuayPpaKc9MW20vIeJiu6IAm3Bze3kWe/Psgt3w/tDFxT+U6Hz5gglEcDtkKxXsriL1wqL86he9tW3Uhy8YvJSiG4piJMbU0UKByHD/IdlKcxYQX1VXRr2FLAmFA5Ea2cxmLLfhNt3cg4GKMqrr8JUzH2HBp78nuG2Z4KlLthm2OTNIRj8DATWAfxX/RRATOZsdsw2FaurljsP7KdEMX/BkjfT80hSXoVDc13vFRPFWiBVEzaMthauyh kbs8cUEArIzl90tKMNafbYHxVlWcZSPCSNHpyr79Ghet8cA3zN2g8pM9FKB7U4TQaxwCptcELlCLEqij9G39SnL+KuKO9adY8zD9IqZic8HGZd0xaAtW6TswGU5lqPr7QwLI7k6bdO4eE13xWhxhk3G6B50H48YzYcFoQNYnAUrpowUGmkKX6ZxMZI++JeEaiTR7nlORNZYeBVeNjQSJlDVeq/uB5f+VcWsfgWShvTGNncNDql34HdWUb2K1nVBgfsZUVEIXG0EWZxAx4Dl8fINWh1CeFOUick7/asRpnB0eTIR0wUQQjRtHOksHRx3tQlkZzAG5vlHe7IPaUHAngbo05Vm8aMT2jCZYjRu1syj5arcBXPk2gpwmN3ScC0K5f4THdkM8Md5gNGEG0/1lZ3294UyafNO2kh1E5ZuVmS9UNE0nL4lPiSGrvybdh1Ul+TtI/441GFs/KvpYekcW3gqs9GtHGcj1cFDdQ989bDhDdtRUuh/QdZA0mzgroTKvl+HqD1cI558eyOTOyQkGr0AXMWOJYx9XwzKJXILbaMEFo44v9i+zMU5p9AxPpAYxXxnxrclsX49BUg3SH3czTg== Ug6i3lldBqk495UIG3GZJciiHhucHPpIqSficrYaV6wN7wS/cKWZrZFo1EPFnga9Ksa2+scrqQfki1bj/MFCcPOUXp68WrSBfjIznsmsn8ZUXf8EM2gh3DICZVH+Pe0nR4dC5loIH9zw3nG7RHNoBf6dK29KrwsHf8MHJ/rf1wLsTuM2QPGOxEUQ48Jx3Cd+nbnaq5A2Jo3p3AqYKBZVohKe67gtErX3XhZRVv/Qru0LxQ7aAJrdYFGNIelz1nBK
0.1分

禁带宽度的相对误差：=(1)%

  • 填空(1)： 你的答案　1.65。
得分：0 分
datafill 1.65 0VSxu/x0j9Yu+uXuJcLRps+I5VOkqgftHPDxm0zW0h8XK8omi2jvCxNP5KI7pkX2JWaOL85mYORkP2+DWHFOFuRPzQssnhNEs6ipQAtTATT7n7MQczccs5WOyYTjsU2O/do03sUAguBrOaQJAXh7waQjLufvQmOVu9KSefc2v/CTYuLiTpTPbTjeGRuXEo7miPjnWYH7pMNyO83e82ZimrIOKqNoUJPx7evmtlV6+qs6TwqwYl5iKoDoBajLQCY4noQOQ0lhAUuf5kzNPMxKYA== OF9hbN3kgU7L+hl44BKhxRMPS2PJNt415/dNAfjOQVfJcoVTgNKHd+szHoN9nBN8YkYK4QvSyWxpxLeN6EWy/gyBOdybRJNw5Y1Xm0UxbhwEPbjqFAeQ8u7h5+vnmnMbhreRClzyIFsV6q8ZeAAgsu9jvclcDp1jRlaAv/5xAVzViw4QSg8inDb6WkitXd1YdNx7mG08AhhfUtGlDfc/o+X72DQZOBoa6zqIbY3MHRsrh/IqEHf/2pj7qUXKVJ8SNmuBKatvH13EsWgIHXKe4pwOe57N4GL+b4o41rqRX6FiDW/UBZNp1nksiXENpfp/ktbgzDZvh+cLbTb0YYpGwYEgPFvOer3In3xl0wFk8KZi3BT3A0xBfQYytkeWkBEaE7NkbRo24m9tqmNDGCOZwmkUMCh3f7/COy4K/TPFg9TRbU5kNYcuAbzPGvdH2YjCmfcetwwXPrHnbzS2MFAqi3bE2BiGqcvMaA4hb/F5l5ZnVuoRu3ZqRemSUQyUbEbPV6Qdj/sxR/oCAu6G7UoapMNutIyVMrPO+JlKxqksqVEzrHfcloA5sa53oCELmRuWwu4v8HXcJDfjlGGU7STbqgo+C3DG2aGJBRC8oJsYgVbl++ck/NltR5ZcEWNlnI6hHtZRc+2oS7kny7udTbBnm2thtWkDXV9DerO5e30nd5fsYnQtO8+j8HsFO83SCqklYqtVdR3SWpA6B+BfXD3eka/hE5ylMGaf00dRLp/YDcLmG1QcCtNUYCndyuMwwW3y2WV2kjyHvUoZ/VtnZ0kHwqgmN1dNWpwXrt1r8vcq5uc= kbs8cUEArIzl90tKMNafbYHxVlWcZSPCSNHpyr79Ghet8cA3zN2g8pM9FKB7U4TQaxwCptcELlCLEqij9G39SnL+KuKO9adY8zD9IqZic8HGZd0xaAtW6TswGU5lqPr7QwLI7k6bdO4eE13xWhxhk3G6B50H48YzYcFoQNYnAUrpowUGmkKX6ZxMZI++JeEar5kZEEb0SZnWBnLlonWEtLOVwzktONk0333gsIpZqLB6qbfXTCCOz2mo57ARnGlLnHNJhcE6u1ku4Hwe6w0QuiUQ5mJBrgDLnTwX55pXV8rz2Cegm77AECUUAIe/+WvFEg3NR/Y93TpHc8cRiiBE1aiIUKpjacxrjQ21dIhl2Wz9WkG0u2vOZjgSe6llQpfnQbTd+Uy5LbwzSGq70cUYggO19SQaODNcNZKO6dwyWTug+qTxU+2mlPJvUotNzA7A/5NMPAL3kHOwKctSq5YAcdRv2rARSLUnLQ1hCKfxs2AziMV1SPf+c5ZP6zDhz1WPxND14Rsj3fBeiQwn41+SWUu2ozc82B2xoa+g+X1xgHU= Ug6i3lldBqk495UIG3GZJciiHhucHPpIqSficrYaV6wN7wS/cKWZrZFo1EPFnga9Ksa2+scrqQfki1bj/MFCcPOUXp68WrSBfjIznsmsn8ZUXf8EM2gh3DICZVH+Pe0nR4dC5loIH9zw3nG7RHNoBf6dK29KrwsHf8MHJ/rf1wLsTuM2QPGOxEUQ48Jx3Cd+nbnaq5A2Jo3p3AqYKBZVohKe67gtErX3XhZRVv/Qru0LxQ7aAJrdYFGNIelz1nBK
0.1分

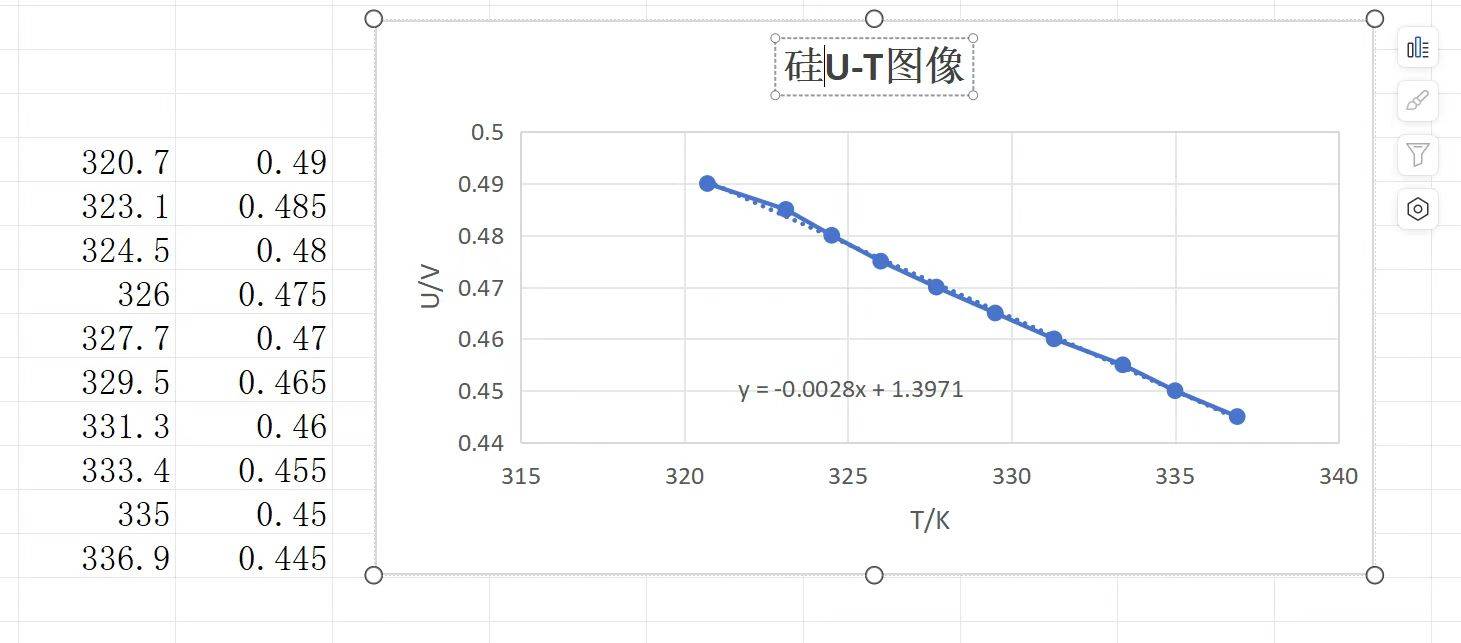

绘制PN结U～T曲线图

得分：0.1 分

4.PN结正向电压与温度之间的关系（Ge管）

实验起始温度{T}_{S}=(1)℃

工作电流{I}_{F}=(2)μA

  • 填空(1)： 你的答案　29.7。
  • 填空(2)： 你的答案　50。
datafill 29.7 50 HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ==

Ge管U～T曲线测量数据表

N VF/V T/℃ T=（273.2+T）/K
1
2
3
4
5
6
NVF/VT/℃T=（273.2+T）/K
10.04429.7302.9
20.04130.8304.0
30.03832.2305.4
40.03533.6306.8
50.03235.1308.3
60.02936.7309.9

Ge管U～T曲线测量数据表

N VF/V T/℃ T=（273.2+T）/K
1 0.043 30.1 303.3
2 0.037 33.2 306.4
3 0.031 36.2 3.904
4 0.025 39.5 312.7
5 0.019 44.2 317.4
6 0.013 49.4 322.6
table 0.044 29.7 302.9 0.041 30.8 304.0 0.038 32.2 305.4 0.035 33.6 306.8 0.032 35.1 308.3 0.029 36.7 309.9 HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ== HLLIPGEigCS9uQcpleVWHQ==
0.15分

采用最小二乘法拟合得到Ge的禁带宽度：{E}_{g}\left ( {0} \right )=(1)eV

  • 填空(1)： 你的答案　0.68。
得分：0.15 分
datafill 0.68 1q5Dq7MgQP+XXbuhL8gp/EFIdJpYWbGqU+iRZaO01LNeZAA5tvthGW92ARJvjR2IFrUAPynEaMMtxpMDzg3VVdgnahqOMGtpPLnZ/0i6/JGZX29yYhzvp4AG8BL4HxZRdvrLWVgLVMT6d50vXSr7/haujXt0oDyvbK2mFhwFBnAYOXezVOx1rWxWI+8PsaiJepMqWYYKSmoPGkhuZxLg3q5EhwBoNAjth9MepauQB3ZZk+SMkZ/YStbC7O1wwEifjt2MgqV9lNp/u0IVHOJOqlVMyYngLDg5OvwEpMswvnc0SXlzoZtPBWpXZUa8t2tyX2TnTCxcSBTgcY8rpL/Z85NTZRAl+c6kZvis24U7O4aoFvwEvuNjtXftq0m6fL7HMnIuxUDIczOqtXaVUzrt+wcQ06VW380Z+/qyt75KElXWJj04HCUozipmWd5s56QsCx4/3B/D0rzXM6/C1k7aembO6UAGY1xY/iUog1fGJlXwG2GNJ1iX/+umiKzdoFJudvA1RJVng9avLxxwV8JirQ== nSvZoqxgHipT88kt4fm8aXHaAY3XBjwA/8z6UE4NG4iManPiGBjJr2kJZMDLCGsCXZM7Y1GqcXx4jJVW+Sxmw2bVjo5oBglysLVzNNXWy8LbGdi3O7PCJHauTlAKzLLQnkEJN6FOUOp4PN67+EvDvNSpuuw76aG712DPBk8PS1/OIVHMWTysm5aA4TdJB/eQ3CHfXu6+xQ60sU4JmLKZqXnSO8Um+ofP9UKcdIHBCX/EWUDwBx1JkzNMDufelGVTwg2h4jCcRfreO59EMvTAlWRS6lKF4moL7SiLYmiIwTDHv2gxwFJez6BtSVBFpN+Xy2OVj5ZkJeGdMTWczSjn98zOEbB8Fl2/ro3zNQzy0jun+pqTUXRVjkfngAoCKm7iL91UlVWMhmHncWn2eEukJEUPkbGacf3n3yjtfGdyUpItLBc8wZUQUQ6+QAKqYUx+ZqX011pwr1ba7SppBqBLeFZ+ECcuK0Lg12C8uJYLbUEcc80aZj7x97yIC/dBR5kp6g95nNVzjR3JVLkLcQNhNL1x8kznXcwm/1SbMzymMdDdqrlOC5lmtACSjbzNkZx1QNGGqwZfmpGaR4OHuhBvcOZaDpxDXNlNZcpV9RKN+aARR+yhOhbtILa3yl2BIRGRpnKWOPLGZnMu/EF/hj+EgDA7JTtQUvTeAWOKMaUVgyL9etonymGxuC4qok3zSJ8D6BPeegI1rzeX2IAVmHZmw2TU/1YCSjvHF2zDcqfVIJ1nQSyUYg4UtKZyUEECnXLBofJj8+4AmuHQHj3FQuiAuU92dhjaEi00oEfRWS39kxVGv+pqO1ZCMGxpKD7vy/TM kbs8cUEArIzl90tKMNafbYHxVlWcZSPCSNHpyr79Ghet8cA3zN2g8pM9FKB7U4TQaxwCptcELlCLEqij9G39SnL+KuKO9adY8zD9IqZic8HGZd0xaAtW6TswGU5lqPr7QwLI7k6bdO4eE13xWhxhk3G6B50H48YzYcFoQNYnAUrpowUGmkKX6ZxMZI++JeEaiTR7nlORNZYeBVeNjQSJlDVeq/uB5f+VcWsfgWShvTGNncNDql34HdWUb2K1nVBgfsZUVEIXG0EWZxAx4Dl8fILg1xO4ECF2uQzgcKwdt8DqBcVDFv6tzVnxjQgu74/quANO9caOHlDMqV6IthiZIIQ7+u/sscFlnf+bjkUtJaKmz8+86h7bwQgPJVVm+Mt2skW6a+YUrbTrhb/sxVprJmibVZvx3hbEQXEJfbndskdbgbKqkngEWC+r7DXMRp4AeHRDWGOmgWDnAdFKk5HJshavpUIHb47VgC9734fndc4vPs6tCKpK7prg/RmqZmkSqzX9ATdbUXnM3coF7g/Sy6zlyDjzi80pJPdVDW85lzFPGr56lrT0fnV5x9z7SriOxVPcrc0utl+Mh7C7svMYfw== Ug6i3lldBqk495UIG3GZJciiHhucHPpIqSficrYaV6wN7wS/cKWZrZFo1EPFnga9Ksa2+scrqQfki1bj/MFCcPOUXp68WrSBfjIznsmsn8ZUXf8EM2gh3DICZVH+Pe0nR4dC5loIH9zw3nG7RHNoBf6dK29KrwsHf8MHJ/rf1wLsTuM2QPGOxEUQ48Jx3Cd+nbnaq5A2Jo3p3AqYKBZVohKe67gtErX3XhZRVv/Qru0LxQ7aAJrdYFGNIelz1nBK
0.1分

禁带宽度的相对误差：=(1)%

  • 填空(1)： 你的答案　12.82。
得分：0 分
datafill 12.82 0VSxu/x0j9Yu+uXuJcLRps+I5VOkqgftHPDxm0zW0h9f+eNX/RPv3uNXltlmOaQZTu4pPVxSx6+dkfPWmGRStjINey+Afla5y7rQI2a8HkEBWf/OvxFSrnNfMqvrhV68hBbnNLIDTkY6oDzExP9FQ1cT0xoaU6eb86T5oeFAljFSLYq5IyGC3iPVYelTfBxiwtxjS05wNPgVUDQyeEwTdBd3CDWYnORYuSMatvcRyR/IYDCBDmjd3JgorIg8rGSZcWqYvG5+JN4lOn5GzZ4LXAtuUdgeWPx4z5FA+utDJiQAdTz0sIJFLyHxO19Kro8g nSvZoqxgHipT88kt4fm8aXHaAY3XBjwA/8z6UE4NG4iManPiGBjJr2kJZMDLCGsCXZM7Y1GqcXx4jJVW+Sxmw2bVjo5oBglysLVzNNXWy8LbGdi3O7PCJHauTlAKzLLQnkEJN6FOUOp4PN67+EvDvGTlNSxit+rVc39rEQgpCYOvvfX+uZBQSmC4Sm5lpbhN0qG7HUd155Lfjh4WTgPzgU4VZQslBMJQlC/tcNSvpVVyV3y6nP1lCj8+Hkuavi4wWN9NVG8pj1HvX6fQsISB5VlD1nJwwtLOhtabADJVRav0RcNTvDI4bWSTwNCbiITN63d7HwTOvV31GkMGgT6SJfOIAz0DTqwm4tcW/FqBDBtCUxT6SLNvCmJzrqKTdJyewGCZ1vYJbhuiArBohHOZX5hXY3JOVgrUyRulabbbup8zFDR5/veDOi+kQbj3nQr83iA0EI64Uu17IQw81dE9QcNBWo1R0rPNQZlHrAl5ggifteKfGV9xM4qh5VWC/1ecgqsvQxTFMdTVe9NgXiPCBxsO3ZpwKz6mk5Rtql6gKEZ4ySt+rShQzQ3uuF5AjnIRMEkovnLNuIZzio/bRkhdDZdTQrg59oHNIf3YxX9rcpHiPlyK2I6/txWUDKYqQ0kvY9pS8kAHy9QxRkGreJ0Z/pFnNz6l/PuH4DeixjsSgicHTbIqfQsWVegGD2o0JjyogmeOLa2X+IyBWN/u0HGuPPcAhdUNyn+FRnCYh4+0+v+gQAlmUa65g/SN7dnCJbMAbLCRqBiRAb9wt+BfX7X95ejARFrj5sqoi9j3J/qkI+Aj/3T9rMPzzSzws6gwAPw8 kbs8cUEArIzl90tKMNafbYHxVlWcZSPCSNHpyr79Ghet8cA3zN2g8pM9FKB7U4TQaxwCptcELlCLEqij9G39SnL+KuKO9adY8zD9IqZic8HGZd0xaAtW6TswGU5lqPr7QwLI7k6bdO4eE13xWhxhk3G6B50H48YzYcFoQNYnAUrpowUGmkKX6ZxMZI++JeEar5kZEEb0SZnWBnLlonWEtLOVwzktONk0333gsIpZqLB6qbfXTCCOz2mo57ARnGlLnHNJhcE6u1ku4Hwe6w0QuiUQ5mJBrgDLnTwX55pXV8rz2Cegm77AECUUAIe/+WvFEg3NR/Y93TpHc8cRiiBE1aiIUKpjacxrjQ21dIhl2Wz9WkG0u2vOZjgSe6llQpfnQbTd+Uy5LbwzSGq70cUYggO19SQaODNcNZKO6dwyWTug+qTxU+2mlPJvUotNzA7A/5NMPAL3kHOwKctSq5YAcdRv2rARSLUnLQ1hCKfxs2AziMV1SPf+c5ZP6zDhz1WPxND14Rsj3fBeiQwn41+SWSVEFroMLnaeGGp5BdCHIeM= Ug6i3lldBqk495UIG3GZJciiHhucHPpIqSficrYaV6wN7wS/cKWZrZFo1EPFnga9Ksa2+scrqQfki1bj/MFCcPOUXp68WrSBfjIznsmsn8ZUXf8EM2gh3DICZVH+Pe0nR4dC5loIH9zw3nG7RHNoBf6dK29KrwsHf8MHJ/rf1wLsTuM2QPGOxEUQ48Jx3Cd+nbnaq5A2Jo3p3AqYKBZVohKe67gtErX3XhZRVv/Qru0LxQ7aAJrdYFGNIelz1nBK
0.1分

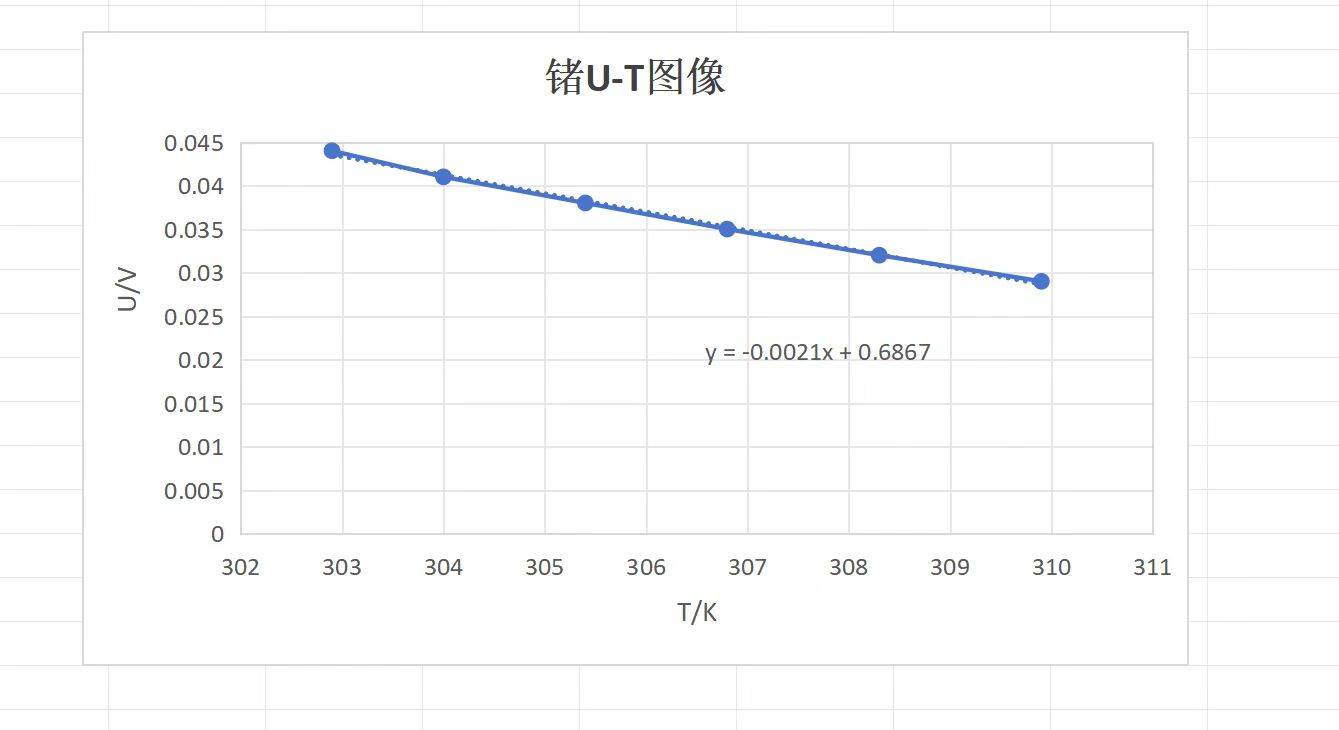

绘制PN结U～T曲线图

得分：0.1 分

分析讨论与结论

0.2分

分析讨论

通过U-T曲线,行出硅的禁带宽度为1.23ev,相对误差为1.65%,Ge管楼带宽度为0.68ev,相对误差为12.82%
当温度变化范围增大时，UF温度响应的非线性误差将有所增大,这主要由于涸子所致.
选用性能良好的三极管,使其在实验中处于较低的正向偏置,则表面电流的影响也可完全忽略。

得分：0.2 分

0.1分

结论

1.硅的测量范围大于锗，二者的曲线非线性随温度的胜概而降低。
2.二极管杂志干涉引起误差，同时在实验过程存在一定的操作误差，应当注意避免
3.选用性能良好的三极管进行试验，使其在实验中处于较低的正向偏度，则表面电流的影响可hu'lue

得分：0.1 分

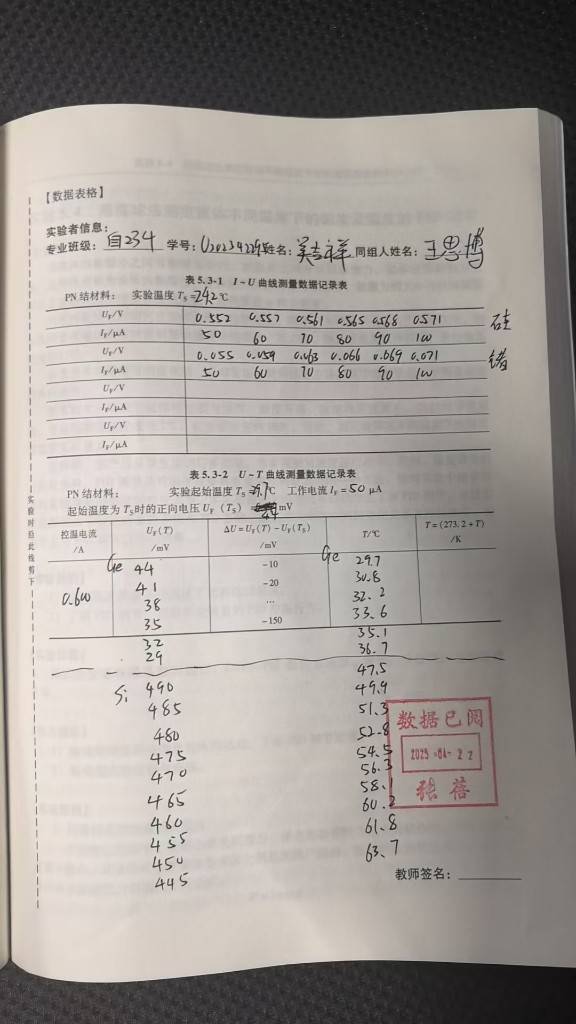

原始数据

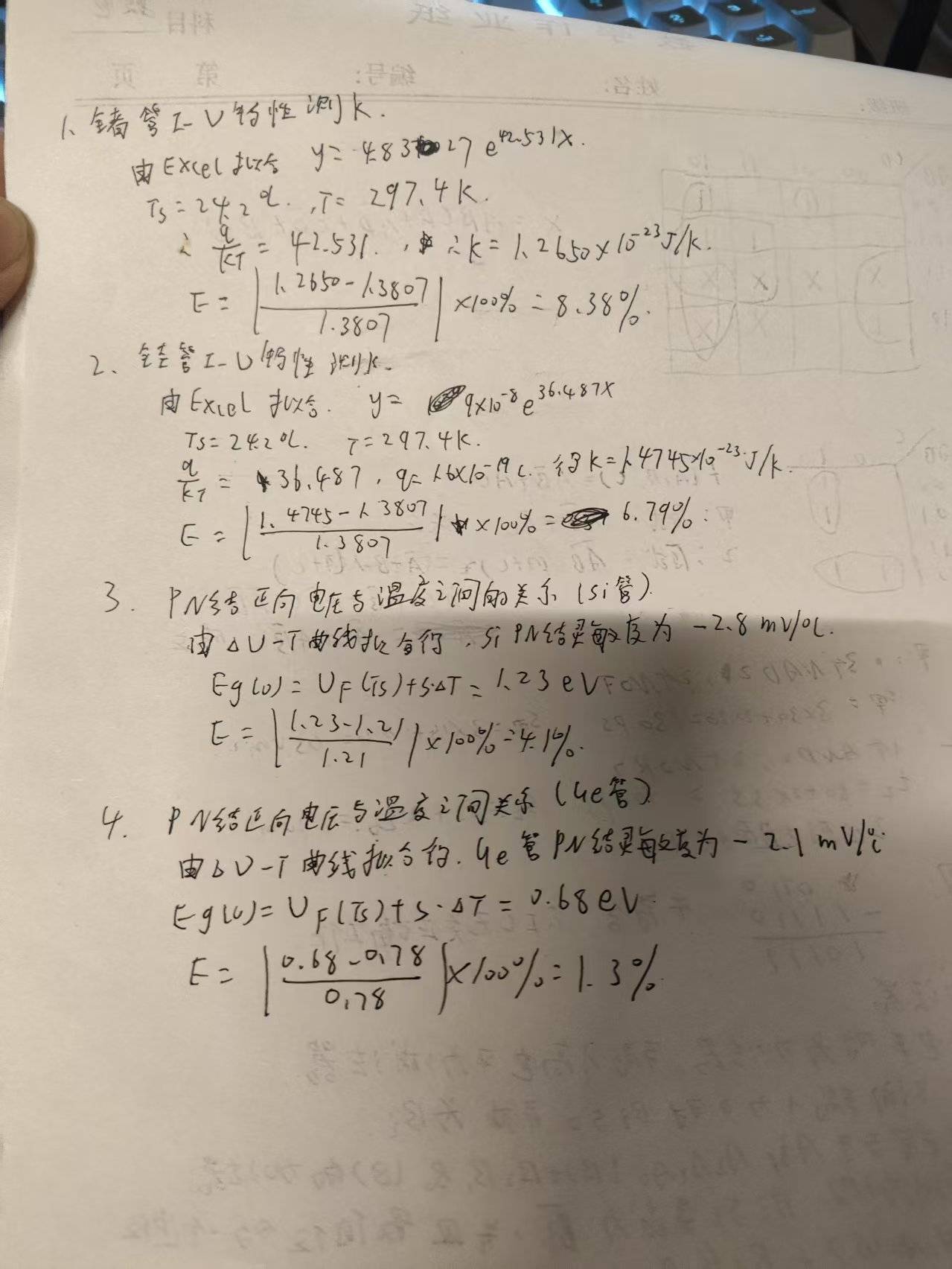

数据处理过程

0.3分

得分：0.3 分
