实验报告
学生：江淼     学号： 240601320      院系：机械24-3    批阅时间： 2025-11-24 14:23

实验目的

本实验的核心目的是掌握使用霍尔效应法测量磁感应强度的原理和方法，并验证螺线管轴向磁场的分布规律。具体可以分解为以下几点：

1. 掌握霍尔效应基本原理：理解霍尔电压的产生机制，明确霍尔电压、工作电流和磁感应强度三者之间的关系。

2. 学习使用霍尔元件测量磁场：学会正确使用霍尔效应实验仪，包括霍尔元件的工作电流调节、霍尔电压的测量等。

3. 研究螺线管轴线上磁场的分布：

   • 测量螺线管通以恒定电流时，其轴线上不同位置的磁感应强度。

   • 绘制螺线管轴线上的磁场分布曲线图。

4. 验证理论公式：将实验测得的磁场分布与根据毕奥-萨伐尔定律推导出的螺线管轴线上磁场理论公式进行计算对比，分析误差来源，加深对理论的理解。

5. 学习消除霍尔元件副效应的方法：理解在测量过程中存在的各种副效应及其影响，掌握通过“对称交换测量法”来消除这些副效应的实验技巧。

实验仪器

本实验通常使用集成式的霍尔效应实验仪，它主要由以下几部分组成：

一套典型的完整仪器清单包括：

• 霍尔效应实验仪主机

• 螺线管实验装置

• 连接导线若干

### **实验原理**

#### **一、 核心原理：霍尔效应**

**1. 基本现象**
当电流 IS 垂直于外磁场方向通过一块半导体薄片（即霍尔元件）时，在薄片垂直于电流和磁场的方向上会产生一个电势差 UH，这种现象称为霍尔效应，UH 称为霍尔电压。

**2. 产生机制**
以N型半导体为例：
- 将霍尔元件置于垂直纸面向内的磁场 B 中，并沿X轴方向通以工作电流 IS。可以理解为载流子（电子）以速度 v 沿X轴负方向运动。
- 运动的电子在磁场中受到洛伦兹力 fB 的作用，方向根据左手定则判断（电子带负电，受力方向与正电荷相反），指向Y轴负方向。
- 在洛伦兹力的作用下，电子向元件的一侧（图中前表面）偏转，使其带负电，而另一侧（后表面）因缺少电子而带正电，从而在Y轴方向上形成了一个霍尔电场 EH。
- 该电场会对后续运动的电子施加一个与洛伦兹力方向相反的电场力 fE。当电场力 fE 与洛伦兹力 fB 达到平衡时，电子的侧向积累达到动态平衡，此时在元件两侧之间形成一个稳定的霍尔电压 UH。

**3. 霍尔电压公式**
在平衡时，有 fE = fB，即：
eEH = evB
同时，电场强度 EH 与霍尔电压 UH、元件宽度 b 的关系为 EH = UH / b。
代入上式可得：
UH = bvB
考虑到电流 IS = nevdh（其中 n 为载流子浓度，e 为电子电荷量，d 为元件厚度，h 为元件高度），可以消去 v，最终得到霍尔电压的表达式：
UH = (IS B) / (ned)
令 KH = 1/(ned)，称为霍尔元件的灵敏度，则公式可简化为：
**UH = KH IS B**

**结论**：对于一个给定的霍尔元件（KH 为常数），当工作电流 IS 固定时，霍尔电压 UH 与磁感应强度 B 成正比。这就是用霍尔元件测量磁场的基本原理。

---

#### **二、 测量对象：螺线管轴线上 的磁场分布**

根据毕奥-萨伐尔定律，可以推导出长度为 2L、总匝数为 N、半径为 R 的载流直螺线管，在其轴线上距离中心点 x 处的磁感应强度为：
**B = (μ0 N IM / 4L) * { (x+L) / √[R² + (x+L)²] - (x-L) / √[R² + (x-L)²] }**

- μ0 为真空磁导率
- IM 为通过螺线管的励磁电流

**磁场分布特点**：
1.  **在螺线管中心点 (x=0)**
    磁场最强：B0 = μ0 N IM / √(4L² + 4R²)
    当螺线管为无限长 (L >> R) 时，中心处磁场可简化为：B0 ≈ μ0 n IM （其中 n = N/(2L) 为单位长度匝数）。
2.  **在螺线管端口处 (x = ±L)**
    磁场约为中心处的一半：B端 ≈ (1/2) B0
3.  **在螺线管外部 (|x| > L)**
    磁场迅速衰减至零。

本实验将通过测量轴线上一系列点的UH，来验证这一分布规律。

---

#### **三、 关键技术：副效应的消除**

在实际测量中，直接测得的电压并不完全是霍尔电压 UH，还包含由各种副效应引起的附加电压，如：
- **不等位电势差 U0**：由于霍尔元件两侧的电极不在同一等势面上所致，其符号与 IS 有关，与 B 无关。
- **爱廷豪森效应 UE**：由于载流子速度不同导致在Y方向产生温度差，从而产生温差电动势，其符号与 IS 和 B 都有关。
- **能斯脱效应 UN** 和 **里纪-勒杜克效应 UR**：均与热效应有关。

为了精确测量 UH，必须消除这些副效应的影响。实验上采用“对称交换测量法”：

**方法步骤**：
在恒定的 IM 和 IS 下，通过改变它们的方向，测量四组电压：
1.  (+IS, +B) 时，测得电压： U1 = +UH + U0 + UE + UN + UR
2.  (+IS, -B) 时，测得电压： U2 = -UH + U0 - UE - UN - UR
3.  (-IS, -B) 时，测得电压： U3 = +UH - U0 + UE - UN - UR
4.  (-IS, +B) 时，测得电压： U4 = -UH - U0 - UE + UN + UR

通过上述四组数据组合运算，可以消除绝大部分副效应：
- **最佳消除法**：取 U1 - U2 - U3 + U4 的平均值，得到：
    **UH = (U1 - U2 - U3 + U4) / 4**
    此方法可以完全消除 U0, UN, UR，而 UE 一般远小于 UH，可以忽略。

- **常用简化法**：在要求不高时，也可采用 UH = (|U1| + |U2| + |U3| + |U4|) / 4，但消除效果不如前者。

**总结实验流程**：通过对称交换法精确测量出 UH，再根据公式 B = UH / (KH IS) 计算出各点的磁感应强度 B，最后绘制 B-x 曲线，并与理论曲线进行比较。

### **实验操作步骤**

#### **一、 实验准备与连接**

1.  **仪器检查**：熟悉霍尔效应实验仪主机、螺线管及霍尔探头等各部件。
2.  **连接线路**：
    *   将霍尔探头小心地插入螺线管中心的移动通道中。
    *   用专用连接线将螺线管的励磁电流接口（IM+， IM-）与主机的对应输出接口相连。
    *   用专用连接线将霍尔探头的工作电流（IS+， IS-）和霍尔电压（UH+， UH-）接口与主机的对应接口相连。
    *   **注意**：确保所有接线牢固、正确。**经指导教师检查无误后，方可开启电源。**

#### **二、 仪器预热与调零**

1.  **开启电源**：打开实验仪主机电源开关。
2.  **预热**：让仪器预热5-10分钟，使电子元件工作状态稳定。
3.  **UH调零（未加磁场时）**：
    *   将霍尔探头置于螺线管外部（即磁场近似为零的区域），或者将螺线管的励磁电流 IM 调节至零。
    *   调节工作电流 IS 至一个较小的值（如5.00 mA）。
    *   使用 UH 调零电位器，将霍尔电压表显示值调节到0.00 mV。此步骤是为了消除不等位电势差。

#### **三、 测量霍尔元件的灵敏度 KH**

此步骤旨在对霍尔探头进行“校准”。

1.  **放置探头**：将霍尔探头移动至螺线管的**中心位置**（x=0）。保持探头位置不变。
2.  **设定电流**：设定一个恒定的工作电流 IS（例如 IS = 10.00 mA）。
3.  **施加磁场并测量**：
    *   调节励磁电流 IM 至一个特定值（如 IM = 500 mA）。
    *   使用“对称交换测量法”测量该点的霍尔电压 UH：
        *   记录（+IS, +IM）时的电压值 U1。
        *   将 IM 方向切换为负，记录（+IS, -IM）时的电压值 U2。
        *   将 IS 方向也切换为负，记录（-IS, -IM）时的电压值 U3。
        *   将 IM 方向切换回正，记录（-IS, +IM）时的电压值 U4。
    *   计算霍尔电压：**UH = (U1 - U2 - U3 + U4) / 4**
4.  **计算 KH**：
    *   根据公式 **KH = UH / (IS * B理论)**，计算霍尔元件的灵敏度。
    *   其中，**B理论** 是螺线管中心处的理论磁感应强度，可根据给定的螺线管参数（n, L, R）和励磁电流 IM，使用螺线管中心磁场公式计算得到。单位通常为 mV/(mA·T) 或 V/(A·T)。

#### **四、 测量螺线管轴线上 的磁场分布 B=f(x)**

此步骤是实验的核心内容，旨在验证磁场分布理论。

1.  **固定电流**：将工作电流 IS 和励磁电流 IM 固定为某一组值（例如 IS = 10.00 mA, IM = 500 mA），并在整个测量过程中保持不变。
2.  **选择测量点**：从螺线管一端开始，每隔1.0厘米或0.5厘米选择一个测量点。在磁场变化剧烈的区域（如端口附近），可以适当加密测量点。
3.  **逐点测量**：
    *   缓慢移动霍尔探头，使其对准第一个测量点的刻度 x1。
    *   在该点，再次使用上述“对称交换测量法”测量并计算出该点的霍尔电压 UH(x1)。
    *   **注意**：每次改变探头位置后，应稍等片刻再读数，以免因探头移动产生瞬时感应电压影响测量。
4.  **计算磁感应强度**：
    *   根据公式 **B测量(x) = UH(x) / (KH * IS)**，利用上一步骤测得的 KH 和固定的 IS，计算出每个位置 x 的磁感应强度 B测量。
    *   记录所有数据（x, U1~U4, UH, B测量）。

#### **五、 实验结束工作**

1.  **数据记录**：将数据记录在预先设计好的表格中，并请指导教师签字确认。
2.  **关机整理**：
    *   将所有调节旋钮逆时针旋至最小。
    *   将工作电流 IS 和励磁电流 IM 调零。
    *   关闭实验仪主机电源。
    *   小心地将霍尔探头从螺线管中取出，整理好所有导线。
3.  **数据处理**：

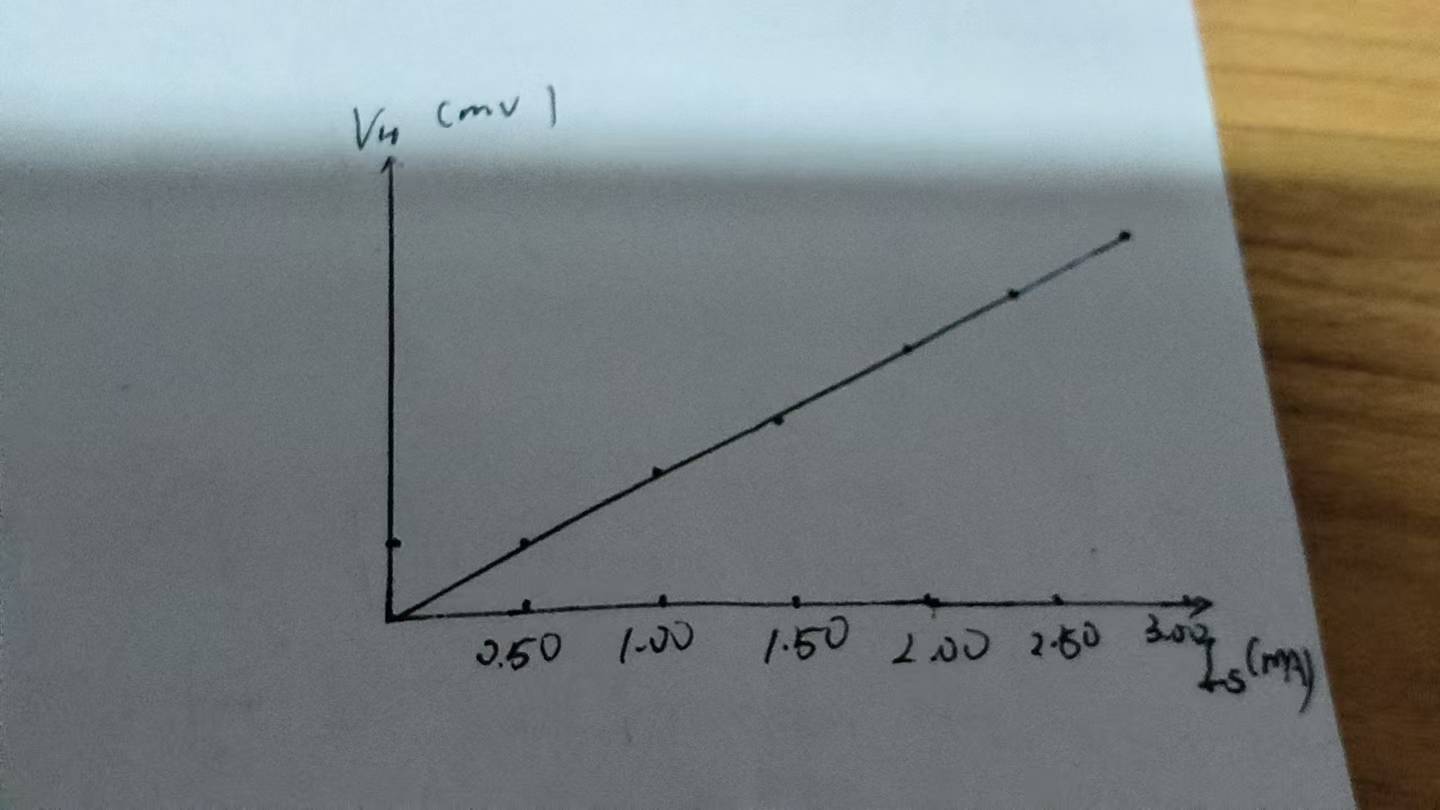

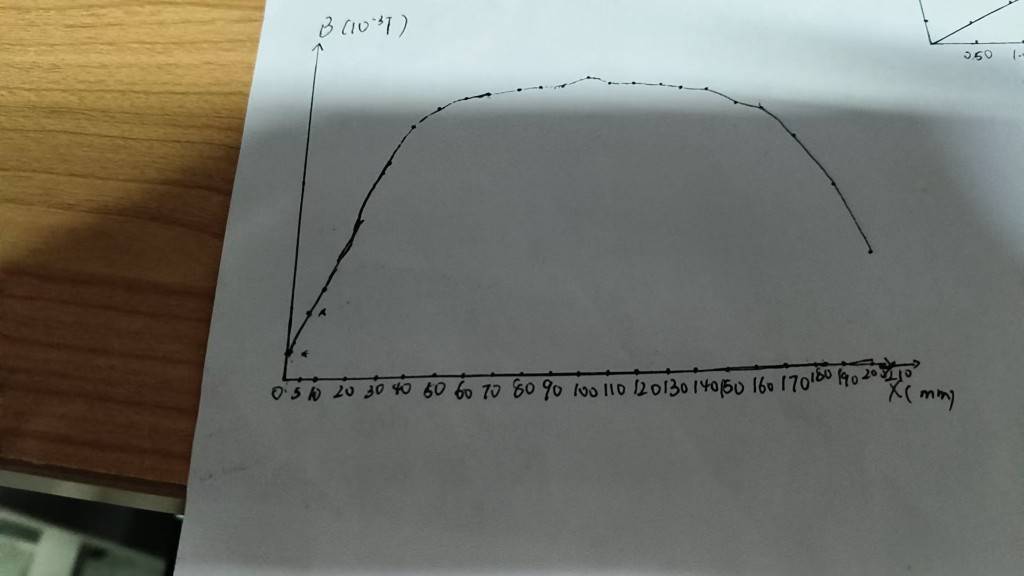

    *   在同一坐标纸上绘制 **B测量-x** 实验曲线和 **B理论-x** 理论曲线。
    *   对两条曲线进行比较，分析误差来源，并得出结论。

---

**核心操作要点总结**：
1.  **先接线，后通电；先调零，后测量**。
2.  **保持 IS 和 IM 恒定** 是测量磁场分布的前提。
3.  **对称交换法** 是精确测量 UH 的关键技术，必须熟练掌握。
4.  移动探头要**缓慢、平稳**，读数前要**等待稳定**。

### **总体情况**

实验测得的**螺线管轴向磁场分布曲线 $B-x$ 将严重偏离理想的理论曲线**。理论与实验的符合程度会变差，系统性误差增大。

---

### **具体表现与影响**

**1. 对内部磁场的影响：磁场平坦区消失或不平坦**
*   **理想情况**：在均匀密绕的无限长螺线管内部，磁场是均匀的，$B-x$ 曲线中心部分有一个宽阔的“平台区”。
*   **不均匀情况**：
    *   如果中间部分绕得稀，两边绕得密，那么内部磁场的最高点可能会出现在靠近两端的位置，中心处的磁场反而会出现一个“凹陷”。
    *   如果绕制存在局部疏密变化，内部磁场将不再是恒定的，$B-x$ 曲线上会出现相应的“波动”或“起伏”，而不是一个平坦的直线。
    *   **结论**：**内部磁场的均匀性被破坏**。

**2. 对端口磁场的影响：$B_{端} \neq \frac{1}{2}B_0$ 的关系不再成立**
*   **理想情况**：在螺线管两个端口处，磁场大小恰好近似等于中心磁场 $B_0$ 的一半。
*   **不均匀情况**：
    *   由于绕制不均匀，螺线管两端的单位长度匝数可能本身就不同。这将导致**两个端口处的磁场值不相等**。
    *   即使只有一个端口，如果其附近的绕线密度与中心处差异很大，那么该端口磁场与中心磁场的比例关系 $ \frac{1}{2} $ 也将不再成立。
    *   **结论**：**端口磁场与中心磁场的简单比例关系失效**。

**3. 对中心点磁场 $B_0$ 的影响：理论计算值偏离实测值**
*   **理想情况**：使用公式 $ B_0 = \mu_0 n I $（无限长近似）或精确公式计算出的中心磁场值与实测值应非常接近。
*   **不均匀情况**：
    *   实验中所用的理论公式（无论是简化版还是精确版）都是基于“均匀绕制”这一前提的。
    *   如果绕制不均匀，你用标称的“平均”匝密度 $ n = N/L $ 去计算理论值，必然会与实测值存在较大偏差。因为实际的匝密度分布是不均匀的。
    *   **结论**：**使用基于均匀假设的理论公式来计算，其本身已不准确**，导致与实验数据的对比失去严格意义。

**4. 对磁场对称性的影响：分布曲线不对称**
*   **理想情况**：螺线管轴线上的磁场分布是以中心点 $x=0$ 为对称轴的偶函数，即 $B(x) = B(-x)$。
*   **不均匀情况**：
    *   如果绕线在一侧较密，另一侧较疏，那么磁场分布将失去对称性。较密的一侧磁场会更强。
    *   绘制的 $B-x$ 曲线将**明显不对称**。
    *   **结论**：**磁场的空间对称性被破坏**。

---

### **对实验的启示与深入思考**

1.  **误差分析的重点**：在分析实验误差时，如果排除了测量操作和仪器本身的误差后，发现磁场分布仍然存在明显的不对称、内部不平坦或与理论值偏差巨大，那么 **“螺线管绕制不均匀”就应该被列为一个非常重要的潜在系统误差来源**。

2.  **从“验证”到“探究”**：这个问题的存在，可以将实验从一个简单的“验证性实验”提升为一个“探究性实验”。学生可以思考：如果我怀疑一个螺线管绕得不均匀，我如何通过本实验的方法来“反推”和“描绘”出它大致的疏密分布情况？这体现了物理实验在检测材料/器件性能方面的应用。

3.  **工程实际意义**：在实际工程中（例如磁共振成像MRI的磁体），制造一个高度均匀的磁场是极其关键且富有挑战性的任务。本实验所遇到的不均匀螺线管，正好模拟了真实世界中由于工艺限制导致的非理想情况，让学生提前认识到理想与现实的差距。

**总结来说，螺线管绕制不均匀将导致其内部磁场均匀性、端口磁场比例关系、空间对称性全部被破坏，并使基于均匀假设的理论计算失效。在实验中，这会直接表现为测量数据与理论曲线符合度很差，是实验中一个重要的系统误差源。**

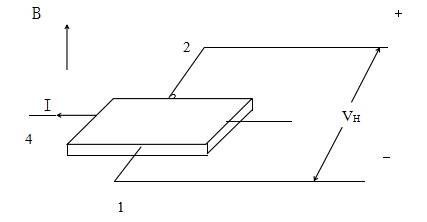

首先，我们明确图中给出的条件：
1.  **磁场 B 方向**：向下（垂直进入纸面）
2.  **电流 I 方向**：向右
3.  **霍尔电压 V_H 极性**：4号点电位高于1号点，即正电荷在4号面聚集，负电荷在1号面聚集。

---

#### **第一步：判断载流子受力与偏转方向**

我们使用**左手定则**来判断带正电的载流子（空穴）所受的洛伦兹力方向。
*   **掌心**：迎向磁场B的方向（向下）。
*   **四指**：指向电流I的方向（向右）。注意，电流方向定义为正电荷流动的方向。
*   **拇指**：拇指所指的方向即为正电荷所受洛伦兹力 \( F_B \) 的方向。

根据左手定则，可以判断出**正电荷**所受的洛伦兹力方向是**指向4号面**的。

由于正电荷受到指向4号面的洛伦兹力，它们会向4号面偏转并聚集。因此，4号面带正电，1号面带负电。这与题目中测量的“4号点电位高”的结果**完全一致**。

---

#### **第二步：根据偏转方向判断载流子类型与半导体类型**

霍尔电压的极性直接反映了积累在侧面的是哪种电荷。

*   如果积累的是**正电荷**（空穴），说明**空穴是多数载流子**，那么该半导体就是**P型半导体**。
*   如果积累的是**负电荷**（电子），说明**电子是多数载流子**，那么该半导体就是**N型半导体**。

在本实验中，我们看到正电荷（空穴）在4号面聚集，形成了测得的霍尔电压。

---

### **结论**

根据以上分析，该霍尔元件是由 **P型半导体** 材料制成的。

**推理链条总结：**
**磁场B向下 → 电流I向右 → (左手定则) → 正载流子受力指向4号面 → 4号面聚集正电荷，电位高 → 多数载流子为空穴 → 半导体类型为P型**
