实验报告
学生：黄忠振     学号： U202440534      院系：    批阅时间： 2026-4-04 17:41

[实验目的]
(1)了解全息照相的基本原理及物像再现原理。
(2) 掌握漫反射物体透射全息图拍摄及底片冲洗方法。(3)实验观察全息图的再现。


[实验仪器]
激光器，成套全息照相光具元件及隔震光学平台，白屏（用以接收光和观察干涉条纹图样），全息干板，被照物体等。

【实验原理】

人眼感知物体的本质，是物体发射/反射的光波携带其波长、振幅与相位信息，经视网膜成像被解析。常规摄影仅记录光强分布，丢失相位信息，故无法呈现立体视觉。

全息照相基于光的干涉与衍射原理：记录阶段，通过物光与参考光的干涉，将物光波的振幅与相位信息以干涉条纹形式存储于底片；再现阶段，用特定光照射底片，通过衍射还原原始物光波，从而重现物体的三维立体像。

1.全息记录

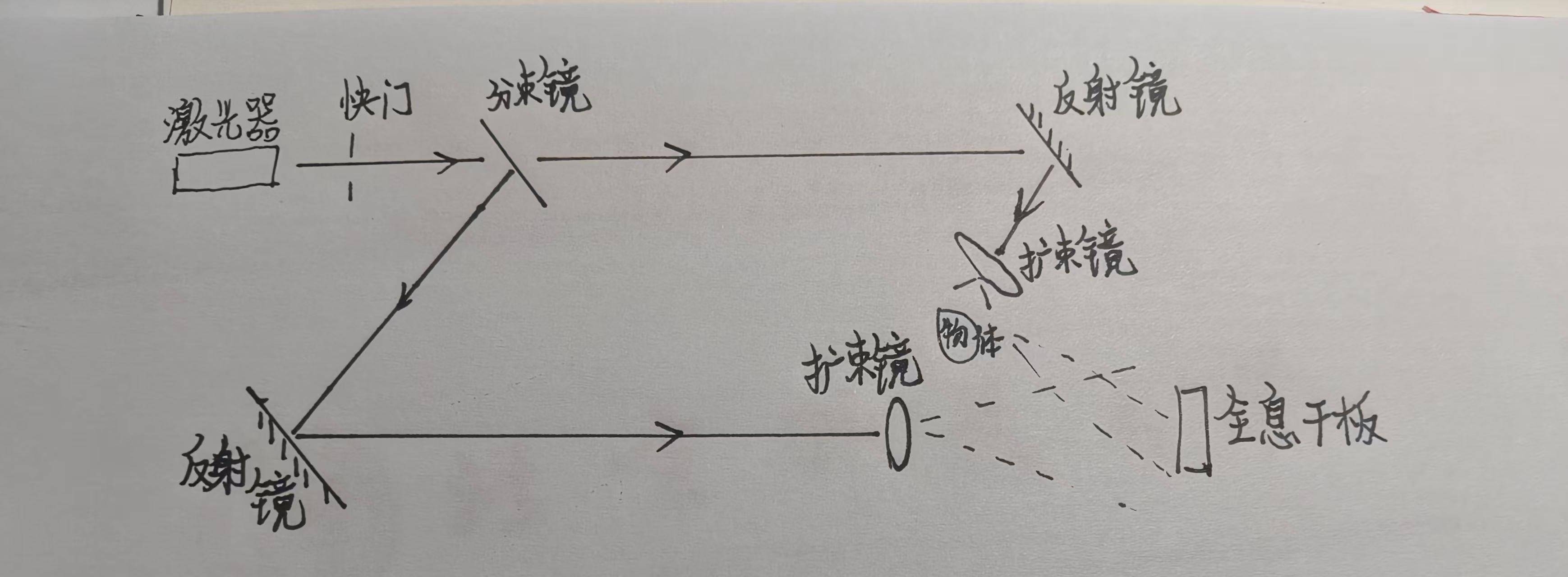

全息照相的光路图如下图所示。激光经分束镜分为两束，一束照射到物体上，物体因漫反射而发出物光波。波场上每一点的振幅和相位都是空间坐标的函数。我们用0表示物体每一点发出的物光的复振幅与相位。另一束直接照射到底板上，这束光称为参考光，它的振幅和相位也是空间坐标的函数，其复振幅和相位用R表示。这样在记录光信息的底板上的总光场是物光与参考光的光场的叠加。叠加后的复振幅为O+R，从而底板上各点的光强分布为

I=(O+R)(O*+R*)=OO*+RR*+OR*+O* R=Io​ +IR​  +OR *+O*R

其中O*与R*分别是O和R的共轭量，Io​=OO*，R=RR*分别为物光和参考光独立照射在底板时的光强，(OR *+O*R)为干涉项，包含了物光的振幅和相位信息。

在底板上光强1的分布就是物光和参考光干涉形成的干涉条纹，我们用感光底板将其记录下来。由于干涉条纹的明暗分布取决于物光和参考光在各点的振幅和相位，因而底板上就保留了物光的振幅和相位分布的信息。
2.物像再现
底板经过曝光冲洗，形成各处透光率不相同的全息照片，它相当于一个复杂的光栅。一般来说，光透过这样的全息照片时，振幅及相位都要发生变化。如果令
t=透过光的复振幅/入射光的复振幅
则复振幅透过率t一般为复数。但对于平面吸收型全息照片（这种底板各处透过率的不同仅仅是由沉积的银层对光的吸收不同而引起的)，t为实数。如果曝光及冲洗合适（线性处理），可使得t=t₀-KI

其中t₀为未曝光部分的透过率，t₀和K都是常数。

物像的再现是用光照射已经摄制好的全息照片并观察透过光，这个过程称为波前重现。通常再照光与拍摄全息照片的参考光R相同，因此透过的光如果用W
表示，则W=tR=t₀R-KIR

由于t₀是实数，因此代入得到W=t₀R-KR(I₀+I_R​+OR *+O*R)=[t₀​-K(I₀+I_R)]R-KI_RO-KRO*R

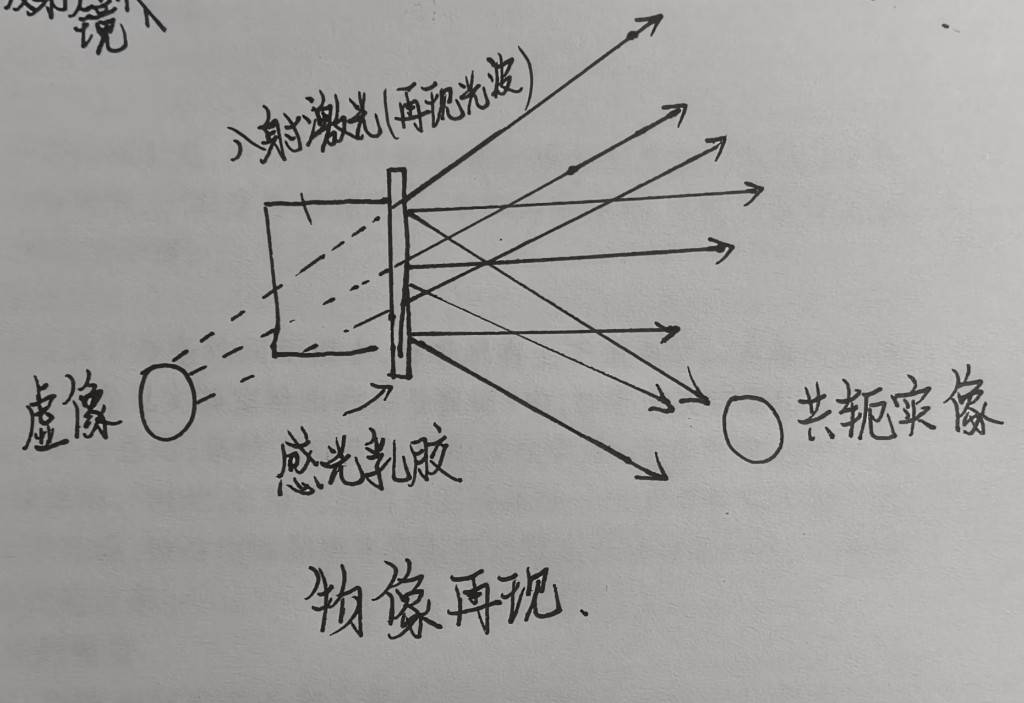

<br class="Apple-interchange-newline"><div></div>等号右边每一项代表透过全息照片的一个衍射波。第一项与参考光R 成正比，是按一定比例重建的参考光，或者说是直接透过的再照光，相当于零级衍射波。第二项与原来的物光成正比，是按一定比例重建的物光，相当于一级衍射波，且是发散光。这个光按惠更斯原理继续传播，与物体在原来位置发出的光相同，不同之处仅仅是振幅按一定比例改变，相位改变180°。因此，全息照片后面的观察者对着这个光方向观察时，可以看到原来物体的三维立体像（虚像），如图6所示，就好像是通过一个窗口观察原来的物体一样，而且改变方向，还可以看到物体各部分之间相对位置的变化（视差）。第三项与物光的共轭光O*有关，它是因衍射而产生的另一个一级衍射波，称为李生波，可成实像，也可成虚像。

[实验步骤】

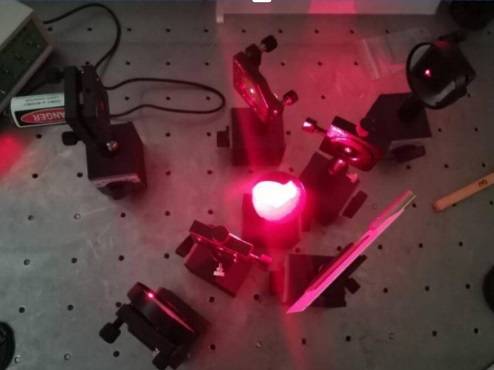

（1）搭建实验光路

按照图要求搭建光路系统，搭建时需要满足以下条件：

1. 保证物光束和参考光束，从分束镜到全息干板的光程长度大致相等。
2. 使用扩束镜扩展光束，让被摄物体和全息干板都能被均匀照亮。注意：全息干板和被摄物体的距离要控制在5cm以内，且干板要尽量正对被摄物体，这样能接收更多物光；同时参考光需要均匀照亮并覆盖整块全息干板。
3. 照射在全息干板上的物光束和参考光束之间的夹角，控制在15°~50°之间最为合适。

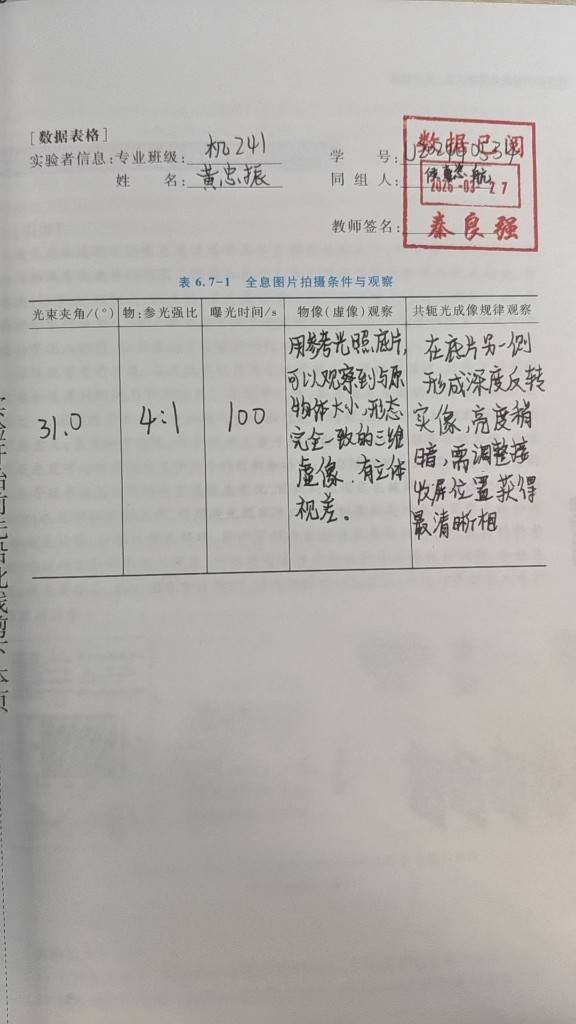

4. 关闭室内照明灯，在放置全息干板的位置，将物光和参考光的光强比调整到1:3到1:5的范围。你可以分别挡住参考光和物光，用光强测量装置分别测出两者的强度，确认比例符合要求后，把这些条件记录在表6.7-1中。



（2）曝光与防震操作

光路全部调整好后，先关闭环境光源，用遮光板挡住激光器的出射光；再把全息干板装夹好，让它的感光乳胶面朝向被摄物体。
接下来静置2分钟，消除防震台的微小震动，再移开遮光板开始曝光，曝光时间控制在10~50秒（具体时长以实验室给出的参考数据为准）。
 （3）干板的后期处理

曝光后的干板，按照显影→停影→定影→流水冲洗→冷风干燥的流程进行处理。
因为实验室使用的干板型号会经常更换，对应的处理步骤也可能调整，具体操作请参照干板配套二维码里的说明来进行。
 （4）物像的再现观察

处理完成并吹干的全息照片，需要放回拍摄时的原位置，感光乳胶面依旧朝向原来的物体方向。

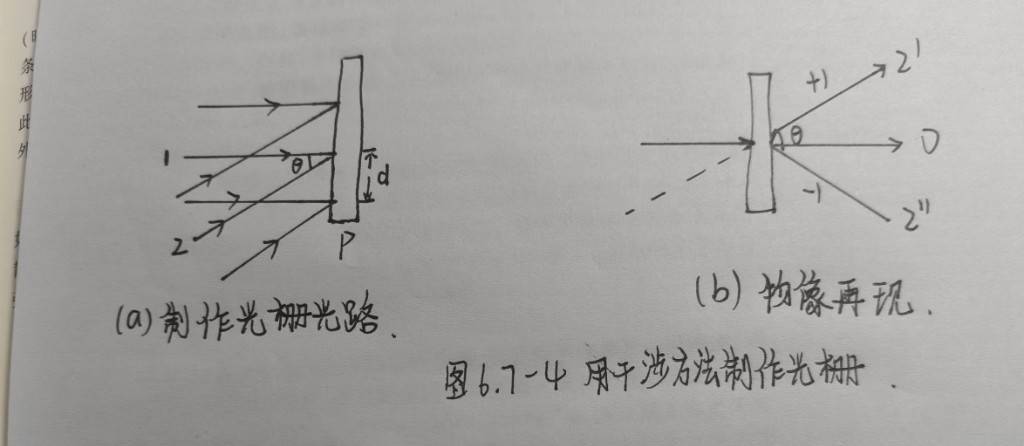

用原来的参考光照射全息干板，再移走被摄物体；透过干板在全息图的后方观察，就能看到和原物位置、大小完全一致的三维立体虚像（对应图6.7-4(b)中的+1级衍射光）。
你可以尝试改变观察角度、调整参考光源到干板的距离，观察物像的变化情况，并把观察结果记录到表6.7-1中。
另外你会发现：就算挡住全息照片的一部分，依然能看到完整的物体像。

分析讨论

一、实验原理分析

全息照相的核心是利用光的干涉记录物光信息，再通过光的衍射再现物光波前，与普通照相有本质区别：

- 记录阶段：将物光（携带物体振幅与相位信息）与参考光（相干光）叠加，形成稳定干涉条纹并记录在底片上，得到包含全部物光信息的全息图。
- 再现阶段：用原参考光照射全息图，通过衍射分解出三束光——零级直射光（背景噪声）、+1级衍射光（原物光，形成三维虚像）、-1级衍射光（共轭光，形成深度反转的实像）。
- 关键特性：全息图的每一处局部都包含物体的全部信息，因此碎片也能再现完整像，仅亮度和分辨率下降。



二、实验现象与结果分析

1. 虚像（物像）观察

- 现象：用原参考光照射全息底片时，在原物体位置观察到清晰的三维虚像，具有明显的视差效应，改变视角可看到物体不同侧面，与真实物体的立体感一致。
- 分析：虚像由+1级衍射光形成，其波前与原物光完全相同，因此能还原物体的完整三维信息；若虚像模糊、亮度低，通常是拍摄时物光与参考光光强比不当、条纹对比度不足，或底片曝光/冲洗不到位导致衍射效率降低。

2. 共轭光成像观察

- 现象：在底片另一侧可观察到可被接收屏承接的实像，但像的前后深度反转，且亮度低于虚像。
- 分析：实像由-1级衍射光（共轭光）形成，是物光的共轭波，因此呈现深度反转的“赝像”；若无法观察到实像，多因接收屏位置未对准衍射光会聚点，或底片衍射效率过低。

3. 碎片再现实验

- 现象：将全息底片打碎后，用原参考光照射碎片，仍能观察到物体的完整像，但碎片越小，像越暗、细节越模糊。
- 分析：全息图的局部包含全部物光信息，因此碎片可衍射出完整像；碎片面积减小导致参与衍射的光能量降低，且通光孔径变小会丢失高频细节，造成亮度与分辨率下降。



三、误差与问题分析

1. 无法再现物像的原因

- 记录阶段：物光与参考光光程差超过光源相干长度，无法形成稳定干涉；拍摄时系统振动导致干涉条纹模糊；光强比、夹角不当，或曝光/冲洗失误，无法形成有效全息图。
- 再现阶段：再现光与原参考光的波长、入射方向不匹配，导致衍射像偏移；观察视角未对准衍射光方向，或环境杂散光干扰过强。

2. 像质不佳的影响因素

- 光源：激光相干性差、功率不稳定，导致干涉条纹对比度低。
- 系统：光学元件脏污、光路调节不当（光程差大、夹角不合理），引入杂散光或波前畸变。
- 底片：分辨率不足、曝光/显影/定影时间控制不当，降低衍射效率。
- 环境：拍摄时振动、空气流动导致条纹漂移，影响像的清晰度与亮度。

结论

1. 全息照相的核心是依托光的干涉原理完成物光波前记录，依托光的衍射原理实现物像再现，实验操作流程规范可行，成功拍摄出全息底片并再现出物体清晰的三维立体像，充分证明了全息记录与再现理论的科学性与正确性。
2. 实验成功获取的全息再现像具备鲜明的三维立体特性，存在明显的视差效应，变换观察视角可清晰看到物体不同侧面的轮廓与细节，与普通照相得到的二维平面像有着本质区别，这是全息照相最核心的特征。
3. 全息底片的成像规律与理论完全相符，用原参考光照射底片时，透射光可分为零级直射光、正一级衍射虚像与负一级衍射共轭实像；其中正一级虚像与原物体位置、大小完全一致，无畸变且放大率为1，负一级实像深度反转，可通过接收屏直接观测，成像效果契合理论推导规律。
4. 全息底片具有局部完整性的独特特点，即便底片破碎，任意碎片依旧能衍射出物体的完整像，仅因透光面积减小，像的亮度有所降低，高频细节丢失导致清晰度略有下降，这一结果充分体现了全息照相记录整体波前信息的本质，与普通照相局部对应局部的特点完全不同。
5. 实验过程验证了各类实验条件对成像质量的关键影响，激光光源的相干性、实验系统的隔振稳定性、物光与参考光的光程差及光强比、曝光时间把控、显影定影的工艺规范，均直接决定全息图的成像效果，任一环节出现偏差，都会导致成像模糊、畸变，甚至无法再现物像。
6. 对比普通照相技术，全息照相能够完整记录物光的振幅与相位信息，实现三维成像，而普通照相仅能记录光强信息得到平面像，且全息照相对光源相干性、实验环境稳定性要求更高，在三维显示、精密检测、防伪标识等领域具备普通照相无法替代的应用价值。
